Welche Abschaltlogik sollte den Sekundärausgang steuern?

Bei einem längeren Netzausfall ist die Batteriekapazität eine endliche Ressource. Der Versuch, schwere, nicht unbedingt notwendige Geräte neben kritischen Systemen ohne automatische Lastabschaltung mit Strom zu versorgen, führt unweigerlich zu einer vorzeitigen Systemabschaltung. Systemdesigner und Hausbesitzer müssen den Wunsch, Geräte mit hohem Stromverbrauch wie HVAC-Einheiten, Warmwasserbereiter und Ladegeräte für Elektrofahrzeuge zu betreiben, mit der unbedingten Notwendigkeit in Einklang bringen, kritische Lasten online zu halten. Kühlgeräte, medizinische Geräte und Kommunikationsknotenpunkte können sich keine Stromunterbrechungen leisten. Manuelle Eingriffe sind unzuverlässig und oft zu langsam, um eine Entladung der Batterie oder eine Überlastung des Wechselrichters zu verhindern.

Ein Solarwechselrichter mit zwei Ausgängen löst dieses Problem, indem er kritische und unkritische Lasten physisch trennt. Die Wirksamkeit dieser Hardware hängt jedoch vollständig von der Abschaltlogik ab, die den sekundären Ausgang regelt. Die Auswahl des richtigen Steuerparameters – ob Ladezustand (SOC), Spannung, Netzzustand oder dynamische PV-Produktion – ist der entscheidende Faktor für die Systemstabilität. Sie benötigen ein Logik-Framework, das Ihre Batteriebank schützt und gleichzeitig den Nutzen der verfügbaren Solarenergie maximiert.

Wichtige Erkenntnisse

• Die LiFePO4-Chemie bestimmt die Logik: Die flache Entladekurve moderner Lithium-Eisenphosphat-Batterien macht die herkömmliche spannungsbasierte Abschaltlogik äußerst ungenau; Die State-of-Charge-Kommunikation (SOC) ist der verbindliche Standard für einen zuverlässigen Sekundärlastabwurf.
• Dynamische solarkompensierte Logik ist der neue Standard: Premium-Wechselrichter berücksichtigen jetzt die Solarproduktion in Echtzeit, sodass Sekundärlasten auch bei niedrigeren SOCs aktiv bleiben, wenn die PV-Erzeugung den Gesamtverbrauch des Haushalts übersteigt.
• Hardware-Einschränkungen spielen eine Rolle: Die interne Relaiskapazität des Sekundärausgangs (oft auf 30 A bis 50 A begrenzt) bestimmt, ob schwere Lasten direkt verdrahtet werden können oder ein externes Schütz erforderlich ist, das von der Logik des Wechselrichters gesteuert wird.
• Intelligente Integration nimmt zu: Über trockene Kontakte hinaus nutzen moderne Wechselrichter zur Sekundärlaststeuerung zunehmend API/Modbus-Kommunikation, um direkt mit intelligenten Schalttafeln (z. B. SPAN, Lumin) zu kommunizieren und so ein hochgranulares Lastmanagement zu ermöglichen.
• Risiken durch Einschaltstrom: Die Abschaltlogik muss zusammen mit der Überspannungskapazität des Wechselrichters bewertet werden; Wenn der Anlaufstoß einer Sekundärlast den Grenzwert des Wechselrichters überschreitet, bevor die Software eine Trennung durchführen kann, stürzt das gesamte System ab.

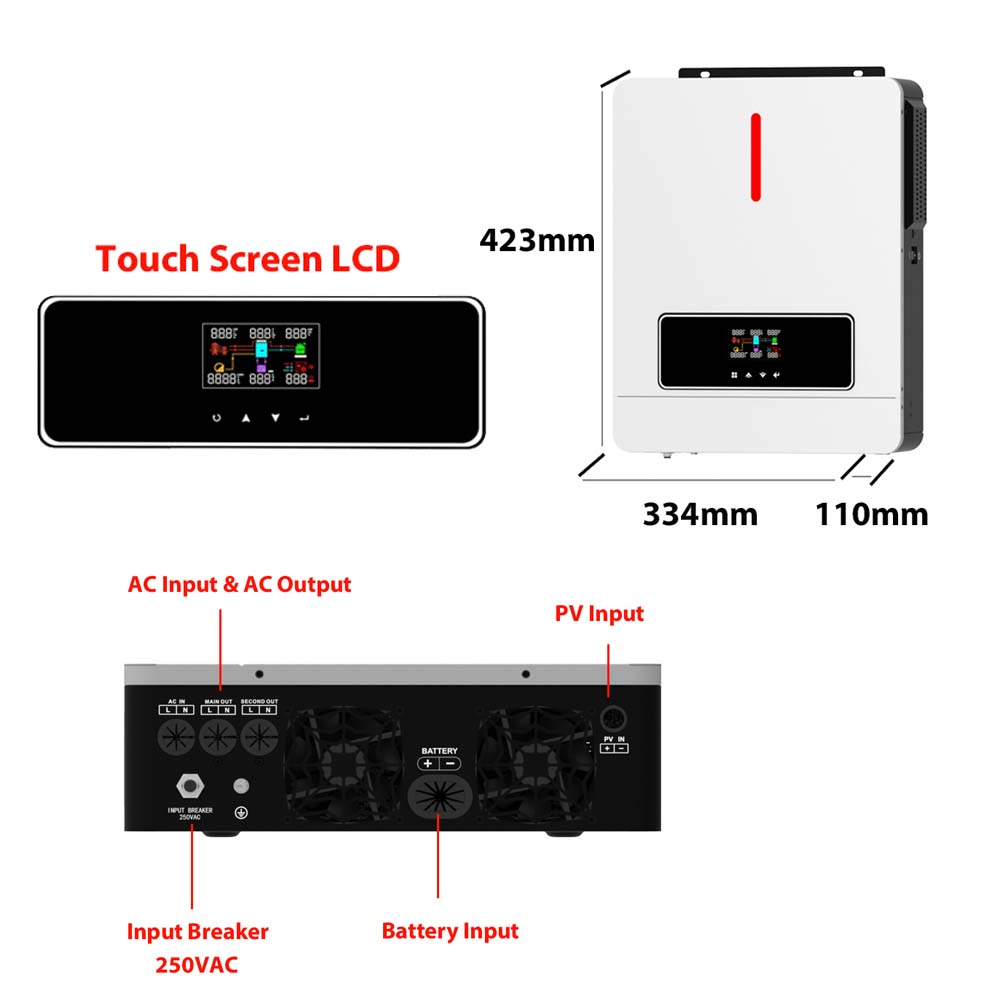

Die Rolle des Sekundärausgangs in einem Solarwechselrichter mit zwei Ausgängen

Das Verständnis der Funktionsweise einer Dual-Output-Architektur ist der erste Schritt bei der Konfiguration einer effektiven Cutoff-Logik. Der Wechselrichter teilt seinen AC-Ausgang physisch auf zwei verschiedene Ports auf. Der primäre Port ist eine ständig aktive Verbindung für wichtige Schaltkreise. Der sekundäre Port ist eine intelligente, trennbare Verbindung, die durch interne Relais und Softwarealgorithmen gesteuert wird. Wenn der Netzstrom ausfällt, bewertet der Wechselrichter den Batteriezustand und die Solarproduktion, um zu entscheiden, ob der Sekundäranschluss weiterhin mit Strom versorgt wird.

Primär- vs. Sekundärlastzuordnung

Eine ordnungsgemäße Lastverteilung verhindert Systemüberlastungen und sorgt für maximale Laufzeit bei längeren Ausfällen. Die Zuordnung der Stromkreise zum richtigen Ausgang erfordert eine strenge Bewertung der Leistungsaufnahme und Priorität. Wir sehen hier typischerweise, dass Installateure kritische Fehler machen, indem sie die Primärseite mit Komfortgeräten überlasten.

1. Identifizieren Sie zunächst die Hauptlasten. Dabei handelt es sich um unbedingt notwendige Stromkreise mit geringer Daueraufnahme und hoher Priorität. Beispiele hierfür sind Internet-Router, Brunnenpumpen, Kühlschränke und grundlegende Beleuchtungsschaltkreise.
2. Berechnen Sie die kombinierte Daueraufnahme der Primärlasten. Diese Summe darf niemals die grundlegende Dauerleistungsnennleistung des Wechselrichters überschreiten.
3. Weisen Sie dem Sekundärausgang Geräte mit hohem Komfort und hohem Stromverbrauch zu. Diese sind bei schweren Energiedefiziten entbehrlich. Beispiele hierfür sind Elektroöfen, Poolpumpen, Klimakompressoren und Ladegeräte für Elektrofahrzeuge.
4. Überprüfen Sie die Überspannungswerte. Selbst wenn die kontinuierliche Leistungsaufnahme innerhalb der Grenzen liegt, kann der Anlaufstoß der kombinierten Primär- und Sekundärlasten den Wechselrichter auslösen, wenn sie gleichzeitig starten.

Das Scheitern des manuellen Lastabwurfs

Sich darauf zu verlassen, dass Benutzer bei einem Stromausfall die Leistungsschalter manuell ausschalten, ist eine fehlerhafte Strategie. Die menschliche Reaktionszeit ist inkonsistent. Wenn um 2:00 Uhr morgens ein Stromausfall auftritt, während ein Elektrofahrzeug geladen wird, wird die Batteriebank vollständig entladen, bevor jemand aufwacht und eingreifen kann. Dies führt zu Tiefentladungen, Systemfehlern und Leistungseinbußen im gesamten Gebäude. Automatisierte Logik eliminiert menschliches Versagen. Dadurch wird sichergestellt, dass die Batteriebank genügend Energie behält, um Primärlasten die ganze Nacht über zu transportieren. Felddaten zeigen, dass der manuelle Lastabwurf bei über 80 % der unerwarteten Netzausfälle fehlschlägt, was zu Totalausfällen am Standort führt.

Einhaltung gesetzlicher Vorschriften (NEC 702)

Der automatisierte Sekundärlastabwurf erfüllt strenge regulatorische Anforderungen. Gemäß Artikel 702 des National Electrical Code (NEC), der optionale Standby-Systeme regelt, ist es Installateuren nicht erlaubt, eine Notstromquelle an eine Lastschalttafel anzuschließen, wenn die berechnete Last die Kapazität der Stromquelle übersteigt. Durch die Nutzung eines Sekundärausgangs mit automatischer Abschaltlogik können Installateure ein ganzes Haus legal mit Strom versorgen, ohne die Batteriebank auf die absolute maximale theoretische Last auszulegen. Die Logik fungiert als zertifiziertes Energiemanagementsystem. Es beweist den Prüfern, dass der Wechselrichter sich selbst vor Überlastung schützt. Im Rahmen des Genehmigungsverfahrens müssen Sie neben Ihrem Übersichtsschaltbild auch das Datenblatt des Wechselrichters und die Lastabwurfdokumentation des Herstellers einreichen. Inspektoren achten insbesondere auf die UL-Zertifizierungen, die mit der Energiemanagementsoftware verknüpft sind, um sicherzustellen, dass sie den von den örtlichen Gerichtsbarkeiten geforderten Standards für schnelle Abschaltung und Laststeuerung entspricht.

Erfolgskriterien: Was macht eine effektive Cutoff-Logik aus?

Nicht jede Abschaltlogik ist gleich programmiert. Die Algorithmen, die das Sekundärrelais steuern, müssen die Langlebigkeit der Batterie mit dem Benutzerkomfort in Einklang bringen. Um die Qualität dieser Logik zu bewerten, müssen mehrere unterschiedliche Leistungsmetriken betrachtet werden.

Batterieschutz und Langlebigkeit

Der Hauptauftrag jeder Abschaltlogik besteht darin, das Energiespeichersystem zu schützen. Die Logik muss verhindern, dass die Batteriebank einen kritischen Schwellenwert unterschreitet. Das Trennen sekundärer Lasten bei 20 % oder 30 % SOC verlängert die Lebensdauer und reserviert die verbleibende Leistung ausschließlich für den primären Ausgang. Durch die Tiefentladung von Lithiumbatterien wird ihre chemische Struktur immer wieder zerstört. Dadurch verringert sich mit der Zeit die Gesamtkapazität. Sie benötigen eine Logik, die diese unteren Grenzwerte ausnahmslos strikt durchsetzt. Lithiumeisenphosphat-Zellen (LiFePO4) reagieren besonders empfindlich auf Tiefentladungen. Während ihre Zyklenlebensdauer unter normalen Bedingungen außergewöhnlich ist, führt ein wiederholtes Absenken auf 0 % SOC zu einem Anstieg des internen Zellwiderstands. Dies erzeugt beim nächsten Ladezyklus überschüssige Wärme und verringert dauerhaft die Fähigkeit der Batterie, die Ladung zu halten. Eine wirksame Abschaltlogik fungiert als undurchdringliche Mauer und stellt sicher, dass die Batterie niemals diesen zerstörerischen Zustand erreicht.

Antwortlatenz

Bei der Bewältigung schwerer elektrischer Lasten ist Geschwindigkeit von entscheidender Bedeutung. Der Wechselrichter muss eine Parameterverletzung erkennen und das Sekundärrelais innerhalb von Millisekunden öffnen. Durch die hohe Reaktionslatenz können schwere Sekundärlasten die DC-Busspannung senken. Dies führt zu Einbrüchen der primären Ausgangsspannung, die zum Zurücksetzen empfindlicher Elektronikgeräte wie Computer oder medizinischer Geräte führen können. Das Relais muss schneller reagieren, als sich der Spannungsabfall im System ausbreiten kann. In Feldtests streben wir nach Reaktionszeiten unter 20 Millisekunden, um einen reibungslosen Betrieb der Primärkreise zu gewährleisten.

Echtzeit-Factoring der PV-Produktion

Die grundlegende Logik betrachtet nur die Batterie. Die fortschrittliche Logik vergleicht die aktuelle Leistung der Solaranlage mit dem aktiven Lastbedarf. Dies verhindert einen unnötigen Lastabwurf während der Hauptsonnenstunden. Wenn die Batterie die Abschaltschwelle erreicht, die Solarmodule aber mehr Strom erzeugen, als das Haus verbraucht, sollte die Logik den Überschuss erkennen und den Sekundärausgang mit Strom versorgen. Dies maximiert den solaren Eigenverbrauch und sorgt für Komfort für Hausbesitzer, ohne dass die Batterie leer wird.

Granulare Anpassung

Installateure müssen in der Lage sein, unterschiedliche Trenn- und Wiederverbindungsparameter festzulegen. Dieses als Hysterese bekannte Konzept verhindert ein schnelles Schalten des Relais. Wenn die Abschaltung auf 50 % und die Wiederverbindung auf 51 % eingestellt ist, könnte eine vorbeiziehende Wolke dazu führen, dass das Relais wiederholt öffnet und schließt. Dieses Rattern zerstört physische Relais und beschädigt Geräte. Effektive Logik lässt große Lücken zu. Sie könnten die Last auf 50 % reduzieren und warten, bis die Batterie wieder 80 % erreicht hat, bevor Sie die Verbindung wieder herstellen. Dadurch wird sichergestellt, dass die Batterie über einen sinnvollen Puffer verfügt, bevor sie erneut schwere Lasten aufnimmt.

Ausfallsichere Standardzustände

Die Softwarelogik muss Hardwarefehler berücksichtigen. Wenn das Kommunikationskabel zwischen Batterie und Wechselrichter durchtrennt wird, muss die Logik wissen, wie sie reagieren soll. Ein gut konzipiertes System befindet sich standardmäßig in einem sicheren offenen Zustand. Die Sekundärlasten werden sofort abgeschaltet, um ein versehentliches Entladen der Batterie zu verhindern. Eine schlecht konzipierte Logik kann in der geschlossenen Position einfrieren, sodass nicht unbedingt erforderliche Lasten das System auf Null entleeren können.

Bewertung von Cutoff-Logik-Ansätzen für die Sekundärlaststeuerung

Hersteller nutzen unterschiedliche Datenpunkte, um einen Lastabwurf auszulösen. Der gewählte Parameter bestimmt die Genauigkeit, Zuverlässigkeit und Komplexität des Systems. Das Verständnis dieser Ansätze ist für die Spezifizierung der richtigen Hardware für ein Projekt von entscheidender Bedeutung.

Ladezustandsbasierter Cutoff (SOC) (moderner Standard)

Dieser Ansatz basiert auf einer geschlossenen Kommunikation zwischen dem Wechselrichter und dem Batteriemanagementsystem (BMS). Der Wechselrichter verwendet CAN- oder RS485-Protokolle, um genaue Batterieprozentsätze direkt von der Quelle abzulesen.

• Mechanismus: Das BMS berechnet die genaue verbleibende Energie und übermittelt alle paar Sekunden einen Prozentwert an den Wechselrichter. Der Wechselrichter öffnet das Sekundärrelais, wenn dieser Prozentsatz eine benutzerdefinierte Untergrenze erreicht.
• Vorteile: Sehr genau für Lithiumchemie. Es ermöglicht präzise, ​​benutzerdefinierte Schwellenwerte, die bei starker Belastung nicht schwanken.
• Nachteile: Völlig abhängig von stabilen Kommunikationskabeln. Wenn das BMS-Kabel ausfällt oder falsch angeschlossen ist, versagt die Logik vollständig.

Dynamische solarkompensierte Logik (der fortgeschrittene Standard)

Dies ist eine Weiterentwicklung der SOC-Logik. Es vergleicht den Batterieprozentsatz mit MPPT-Solarproduktionsdaten in Echtzeit, um intelligentere Entscheidungen zum Stromausfall zu treffen.

• Mechanismus: Die Software berechnet kontinuierlich den Nettoenergiefluss. Es vergleicht die eingehende PV-Wattleistung mit der ausgehenden AC-Wattleistung.
• Vorteile: Maximiert die Solarnutzung. Wenn der SOC die 50 %-Abschaltung erreicht, die Solaranlage aber 5 kW produziert und die Gesamtlast 3 kW beträgt, setzt die Logik die Abschaltung außer Kraft. Es hält den Sekundärausgang aktiv und verhindert so die Verschwendung von Solarpotenzial.
• Nachteile: Erfordert eine komplexere Inbetriebnahme. Der Installateur muss spezifische Override-Parameter konfigurieren und erfordert ein hochentwickeltes Wechselrichter-Betriebssystem.

Spannungsbasierte Abschaltung (die Legacy-/Fallback-Methode)

Bevor die Kommunikation im geschlossenen Regelkreis zum Standard wurde, verließen sich Wechselrichter auf die reine Gleichspannung, um die Batteriekapazität abzuschätzen. Diese Methode wird noch in älteren Systemen oder als Backup-Protokoll verwendet.

• Mechanismus: Der Wechselrichter überwacht die DC-Busspannung. Wenn die Spannung unter einen bestimmten Sollwert fällt, wird die Sekundärlast abgeworfen.
• Vorteile: Universelle Kompatibilität. Es funktioniert mit älteren Blei-Säure-Batterien und Open-Loop-Lithium-Setups, bei denen die BMS-Kommunikation nicht verfügbar oder inkompatibel ist.
• Nachteile: Für LiFePO4-Batterien aufgrund ihrer flachen Entladekurve sehr ungenau. Eine Lithiumbatterie behält eine konstante Spannung bei, bis sie fast leer ist. Darüber hinaus führen hohe Lasten zu vorübergehenden Spannungseinbrüchen, die auch bei vollem Akku zu vorzeitigen Fehlabschaltungen führen können.

Netzzustands- und nutzungszeitbasierter Cutoff (TOU).

Einige Logiken dienen in erster Linie der wirtschaftlichen Optimierung und nicht dem Überleben außerhalb des Netzes. Dieser Ansatz nutzt das Vorhandensein des Netzes oder die Tageszeit als primären Auslöser.

• Mechanismus: Die Logik wird durch das Vorhandensein oder Fehlen der Netzwechselspannung ausgelöst oder ist an bestimmte im Wechselrichter programmierte Zeitfenster gebunden.
• Vorteile: Ideal für die Spitzenrasur. Dadurch können Sekundärlasten nur dann betrieben werden, wenn der Netzstrom günstig ist oder wenn überschüssige Solarenergie knapp wird. Sie werden automatisch gelöscht, sobald ein Ausfall auftritt, unabhängig vom aktuellen SOC.
• Nachteile: Weniger flexibel bei längeren Ausfällen. Ein Benutzer möchte möglicherweise tatsächlich eine Sekundärlast, wie eine Wasserpumpe, betreiben und dabei während eines mehrtägigen Stromausfalls kurzzeitig die Solarproduktion nutzen. Die Netzzustandslogik sperrt diese Lasten häufig vollständig aus, bis das Netz wiederhergestellt ist.

Frequenzverschobene Leistungssteuerung (Microgrid-Anwendungen)

In größeren, dezentralen Systemen ist es unmöglich, jede Sekundärlast fest mit einem einzelnen Wechselrichter zu verdrahten. Frequenzverschiebung bietet eine drahtlose Methode zur Laststeuerung.

• Mechanismus: Der Hauptwechselrichter ändert die Wechselstromfrequenz (z. B. durch Umstellung von 60 Hz auf 61 Hz), um nachgeschalteten Wechselstrom-gekoppelten Mikrowechselrichtern oder intelligenten Schaltern zu signalisieren, die Leistung zu modulieren oder zu senken.
• Vorteile: Ermöglicht drahtlose, dezentrale Laststeuerung auf einem größeren Grundstück. Es ist sehr effektiv für AC-gekoppelte Solaranlagen.
• Nachteile: Komplex in der Inbetriebnahme. Es erfordert eine strikte Kompatibilität zwischen dem Hauptwechselrichter und der gesamten nachgeschalteten Hardware. Erkennt ein Smart Switch die Frequenzverschiebung nicht, bleibt die Last aktiv.

Konzeptionelle Kompromisse bei einem Backup-Wechselrichter für kritische Lasten

Um ein belastbares System zu entwerfen, müssen konkurrierende Prioritäten abgewogen werden. Ein Wechselrichter zur Sicherung kritischer Lasten muss den Kompromiss zwischen Betriebspräzision und Systemeinfachheit bewältigen. Jede Logikkonfiguration bringt spezifische Kompromisse mit sich, die sich auf das Endbenutzererlebnis auswirken.

Genauigkeit vs. Einfachheit

SOC-basierte Logik sorgt für betriebliche Präzision. Damit können Sie genau 80 % Ihrer Batteriekapazität nutzen, bevor Sie Lasten abgeben. Dies erfordert jedoch eine aufwendige BMS-Integration. Sie müssen sicherstellen, dass die Firmware des Wechselrichters perfekt mit dem Batterieprotokoll übereinstimmt. Spannungsbasierte Logik ist einfach und hardwareunabhängig. Sie benötigen keine Kommunikationskabel. Der Nachteil besteht darin, dass der Spannungsabfall Sie dazu zwingt, konservative Grenzwerte festzulegen. Dadurch wird die nutzbare Batteriekapazität effektiv eingeschränkt, um Fehlauslösungen zu vermeiden.

Die Hysterese-Herausforderung

Das Festlegen der Lücke zwischen Cutoff- und Recovery-Parametern erfordert sorgfältige Überlegungen. Enge Lücken verursachen Relaisverschleiß. Wenn Sie eine Last bei 40 % abschalten und bei 42 % wieder anschließen, klappert das Relais ständig, da die Batterie schwankt. Große Lücken schützen die Hardware, können aber dazu führen, dass Sekundärlasten länger als nötig offline bleiben. Wenn Sie auf 40 % absinken und warten, bis 80 % wieder angeschlossen sind, kann es sein, dass ein Hausbesitzer an einem sonnigen Nachmittag stundenlang ohne Klimaanlage ist und darauf wartet, dass die Batterie langsam aufgeladen wird.

Konflikte bei der Generatorintegration

Die Abschaltlogik muss so programmiert werden, dass sie Hilfs-Wechselstromeingänge korrekt verarbeitet. Wenn sich ein automatisch startender Generator einschaltet, um die Batterien aufzuladen, wird eine neue Stromquelle eingeführt. Die Logik muss entscheiden, wie sie damit umgeht. Sollten Sekundärlasten abgeschaltet bleiben, um dem schnellen Laden der Batterie Vorrang zu geben? Oder sollte es die Sekundärlasten wieder anschließen, um die überschüssige Leistung des Generators zu nutzen? Wenn der Generator unterdimensioniert ist, führt das erneute Anschließen der Sekundärlasten zu einer Überlastung des Generators und zum Abwürgen des Generators. Die Logik muss auf die spezifische Kapazität des Hilfseingangs zugeschnitten sein.

Benutzerüberschreibungsfunktionen

Es besteht ein inhärenter Konflikt zwischen striktem automatisiertem Schutz und Benutzerkontrolle. Bei einigen Systemen können Benutzer für Notfälle eine Zwangsüberbrückung über eine mobile App vornehmen. Wenn ein Hausbesitzer trotz schwacher Batterie unbedingt eine Brunnenpumpe betreiben muss, ist eine Überbrückung sinnvoll. Allerdings wird dadurch die Schutzlogik umgangen. Wenn der Benutzer vergisst, die Überbrückung auszuschalten, entlädt er die Batterie auf Null. Dies kann das gesamte System zum Absturz bringen und die Website völlig dunkel machen.

Hardware vs. Software: Sekundärlaststeuerung ausführen

Ohne die physische Hardware zur Ausführung der Befehle ist Softwarelogik nutzlos. Ein Solarwechselrichter mit zwei Ausgängen nutzt verschiedene mechanische und digitale Methoden, um die Sekundärkreise physisch zu trennen.

Interne Relais

Die meisten Wechselrichter verlassen sich auf interne mechanische Relais, um den Sekundärausgang zu verwalten. Sie müssen die physikalischen Einschränkungen dieser Komponenten bewerten. Die meisten internen Sekundärrelais sind für einen Dauerstrom von 30 A bis 50 A ausgelegt. Dies ist ausreichend für einen speziellen Unterschaltschrank, der einen Warmwasserbereiter oder einige Beleuchtungskreise betreibt. Bei Überschreitung dieser Stromstärkegrenze verschweißen die Relaiskontakte. Dadurch wird der Wechselrichter dauerhaft beschädigt und die Lastabwurffähigkeit zerstört.

Verdrahtung externer Schütze über Trockenkontakte

Wenn Sekundärlasten die interne Relaiskapazität überschreiten, müssen Installateure externe Hardware verwenden. Die Softwarelogik kann ein im Wechselrichter integriertes Niederspannungs-Trockenkontaktrelais nutzen, um ein externes Hochleistungsschütz zu steuern. Der Wechselrichter sendet ein 12-V- oder 24-V-Signal, um ein externes 100-A- oder 200-A-Schütz zu schließen. Dieser architektonische Ansatz ermöglicht es einem Standard-Wechselrichter, große Lasten, wie z. B. ganze 100-A-Subpanels oder kommerzielle HVAC-Systeme, abzuwerfen, ohne diesen hohen Strom durch die internen Schaltkreise des Wechselrichters zu leiten.

Um dies vor Ort durchzuführen, verlegen Sie ein zweiadriges Steuerkabel von den normalerweise offenen (NO) Trockenkontaktanschlüssen des Wechselrichters zu den Spulenanschlüssen des externen Schützes. Sie müssen ein separates Niederspannungsnetzteil für den Antrieb der Spule verwenden, da die meisten Trockenkontakte des Wechselrichters keine Spannung ausgeben. Sie schließen lediglich einen Stromkreis. Wenn die Wechselrichterlogik feststellt, dass der SOC ausreichend ist, schließt sie den Trockenkontakt. Dadurch wird der Niederspannungskreis geschlossen und die Schützspule aktiviert, die dann die Hochleistungskontakte schließt, um die sekundäre Unterschalttafel mit Strom zu versorgen. Wenn der SOC unter den Abschaltschwellenwert fällt, öffnet der Wechselrichter den Trockenkontakt, wodurch die Spule stromlos wird und die schweren Lasten sofort abgeworfen werden.

API- und Smart-Panel-Integration (der IoT-Ansatz)

Moderne Systeme umgehen physische Relais vollständig. Mithilfe der API- oder Modbus-Kommunikation kommuniziert ein Wechselrichter zur sekundären Laststeuerung direkt mit intelligenten Schalttafeln. Anstatt einen einzelnen sekundären Ausgangsanschluss fallen zu lassen, befiehlt der Wechselrichter dem Smart Panel, basierend auf der internen SOC-Logik des Wechselrichters bestimmte einzelne Leistungsschalter dynamisch abzuschalten. Dies sorgt für ultimative Granularität. Sie können das System so programmieren, dass die Poolpumpe bei 70 % SOC, der Ofen bei 50 % SOC und die Klimaanlage bei 30 % SOC ausgeschaltet werden.

Firmware-Stabilität

Die Ausführung der Lastkontrolle hängt stark von der Firmware-Stabilität ab. Für eine langfristige Zuverlässigkeit sind Over-the-Air-Updates (OTA) zwingend erforderlich. Hersteller verfeinern häufig Cutoff-Logik-Algorithmen, um Reaktionszeiten zu verbessern und die BMS-Kompatibilität zu erweitern. Ein Wechselrichter, der keine Firmware-Updates empfangen kann, wird mit der Weiterentwicklung der Batteriekommunikationsprotokolle irgendwann veraltet sein. Stellen Sie sicher, dass die ausgewählte Hardware während ihrer gesamten Lebensdauer nahtlose digitale Updates unterstützt.

Implementierungsrisiken und Minderungsstrategien

Selbst bei perfekten Logikparametern können physikalische Installationsfehler oder elektrische Anomalien dazu führen, dass die Sekundärlaststeuerung ausfällt. Installateure müssen diese Risiken bereits in der Entwurfsphase antizipieren.

Risiko: Überlastung durch Einschaltstrom

Schwere Sekundärlasten, insbesondere ältere Wechselstromkompressoren und Brunnenpumpen, können beim Start das Drei- bis Fünffache ihres Dauerbetriebsstroms ziehen. Dies wird als Locked Rotor Amps (LRA) bezeichnet. Eine 20-A-Klimaanlage könnte für den Bruchteil einer Sekunde 80 A ziehen. Dieser massive Anstieg kann den internen Überlastschutz des Wechselrichters auslösen, bevor die Abschaltlogik den SOC-Abfall überhaupt registriert. Das gesamte System stürzt sofort ab.

• : Installieren Sie Softstarter an allen schweren Motorlasten, die an den sekundären Ausgang angeschlossen sind.
• Abhilfe: Stellen Sie sicher, dass die Spitzenstoßleistung des Wechselrichters die kombinierte LRA aller potenziellen Sekundärlasten deutlich übersteigt.

Risiko: BMS-Kommunikationsverlust

Wenn der Wechselrichter aufgrund eines beschädigten Kabels oder eines Protokollfehlers SOC-Daten verliert, verliert er seine primäre Entscheidungsmetrik. Die Logik geht möglicherweise in einen falschen Zustand über, indem sie entweder die Batterie auf Null entlädt oder Sekundärlasten unnötigerweise auf unbestimmte Zeit sperrt.

• Abhilfe: Geben Sie Wechselrichter an, die eine Spannungs-Fallback-Einstellung ermöglichen.
• Abhilfe: Wenn die CAN- oder RS485-Kommunikation ausfällt, sollte der Wechselrichter automatisch zu einer konservativen spannungsbasierten Abschaltung zurückkehren. Dadurch entsteht ein Sicherheitsnetz, das den sicheren Betrieb des Systems gewährleistet, bis das Kommunikationsproblem behoben ist.

Risiko: Unsachgemäße Neutralleiterverkabelung

Ein häufiger Installationsfehler besteht darin, dass die Neutralleiter zwischen dem Hauptpanel, dem kritischen Lastpanel und dem sekundären Lastpanel falsch verbunden werden. Wenn die Neutralleiter gemischt werden, entstehen parallele Pfade für den Rückstrom. Dies kann Erdschlüsse verursachen, FI-Schutzschalter auslösen oder die internen Stromwandler (CTs) des Wechselrichters umgehen, was dazu führt, dass die Logik falsche Lastwerte liest.

• Abhilfe: Die strikte Einhaltung der Hersteller-Einzelliniendiagramme ist obligatorisch.
• Schadensbegrenzung: Installateure müssen die für Dual-Output-Architekturen spezifischen Anforderungen an die Schaltung und Verbindung von Neutralleitern sorgfältig befolgen. Stellen Sie sicher, dass der Neutralleiter des sekundären Subpanels vollständig vom Neutralleiter des primären Subpanels isoliert ist, wenn der Wechselrichter getrennte Rückleitungen vorschreibt.

Abschluss

1. Überprüfen Sie die Dauer- und Spitzenstromstärke des Sekundäranschlusses Ihrer in die engere Wahl gezogenen Wechselrichter, bevor Sie den Systementwurf abschließen.
2. Überprüfen Sie Ihre vorgeschlagenen Sekundärlasten, um sicherzustellen, dass deren kombinierter Dauerverbrauch und Anlaufstoß die internen Relaisgrenzwerte nicht überschreitet.
3. Entwerfen Sie externe Schützschaltungen oder integrieren Sie Smart Panels, wenn Ihr Sekundärlastbedarf den Schwellenwert von 50 A überschreitet.
4. Programmieren Sie eine große Hystereselücke von mindestens 20 % zwischen Ihren SOC-Parametern zum Trennen und Wiederverbinden, um ein Flattern des Relais zu verhindern.
5. Stellen Sie sicher, dass der von Ihnen gewählte Wechselrichter im Falle eines BMS-Kommunikationsfehlers einen automatischen Spannungs-Fallback unterstützt.

FAQ

F: Was ist ein Solarwechselrichter mit zwei Ausgängen?

A: Ein Solarwechselrichter mit zwei Ausgängen verfügt über zwei separate AC-Ausgangsanschlüsse. Ein Port ist für kritische Lasten reserviert, die während eines Ausfalls kontinuierlich mit Strom versorgt werden. Der sekundäre Anschluss ist programmierbar und trennt automatisch schwere, nicht unbedingt erforderliche Lasten, wenn der Batteriestand sinkt, wodurch ein vorzeitiges Herunterfahren des Systems verhindert wird.

F: Warum ist die spannungsbasierte Abschaltung für Lithiumbatterien schlecht?

A: Lithium-Eisenphosphat-Batterien (LiFePO4) haben eine sehr flache Entladekurve, was bedeutet, dass ihre Spannung relativ konstant bleibt, bis sie fast vollständig leer sind. Dadurch ist die Spannung ein ungenauer Indikator für die verbleibende Kapazität, was zu falschen Abschaltungen oder unbeabsichtigten Tiefentladungen unter hoher Last führt.

F: Kann ich meine Klimaanlage am Sekundärausgang betreiben?

A: Ja, vorausgesetzt, dass die kontinuierliche Stromaufnahme und der Anlaufstoß der Klimaanlage die maximale Stromstärke des Sekundärrelais nicht überschreiten. Es wird dringend empfohlen, einen Softstarter an der AC-Einheit zu installieren, um die Stromstärke des blockierten Rotors zu reduzieren und überspannungsbedingte Wechselrichterfehler zu verhindern.

F: Was passiert, wenn das BMS-Kommunikationskabel kaputt geht?

A: Wenn das Kommunikationskabel ausfällt, kann die SOC-basierte Logik nicht funktionieren. Premium-Wechselrichter lösen einen Fehlercode aus und sollten so programmiert werden, dass sie entweder die sekundären Lasten sofort aus Sicherheitsgründen abschalten oder auf einen auf der Reservespannung basierenden Abschaltparameter zurückgreifen, um den sicheren Betrieb des Systems aufrechtzuerhalten.

F: Wie funktionieren externe Schütze bei der Sekundärlaststeuerung?

A: Wenn eine Last den internen Relaisgrenzwert des Wechselrichters überschreitet, sendet der Wechselrichter über einen Niederspannungs-Trockenkontakt ein Signal an ein externes Hochleistungsschütz. Dieses Schütz fungiert als massiver Schalter und ermöglicht der Logik des Wechselrichters die sichere Steuerung von Subpanels mit hoher Stromstärke, ohne dass interne Komponenten beschädigt werden.

F: Was ist Hysterese in der Lastabwurflogik?

A: Hysterese ist die programmierte Lücke zwischen dem Trennungsschwellenwert und dem Wiederverbindungsschwellenwert. Beispielsweise könnten Sie den Wechselrichter so programmieren, dass er eine Last bei 50 % SOC trennt und bis 80 % SOC wartet, um ihn wieder anzuschließen. Dadurch wird verhindert, dass das System Lasten bei schwankendem Batteriestand schnell ein- und ausschaltet.
