Welcher Ausgangsstrom wird für die einphasige Sicherung benötigt?

Eine Fehleinschätzung des Notstrombedarfs birgt erhebliche Betriebsrisiken. Eine Unterdimensionierung Ihres Systems stellt sicher, dass es bei einem Netzausfall dann auslöst, wenn Sie es am meisten benötigen. Durch eine Überdimensionierung wird wertvolles Kapital durch unnötige Wechselrichterkapazität verschwendet. Es ist bekanntermaßen schwierig, elektrische Lasten in Haushalten oder Einrichtungen von Watt in präzise Ausgangsstromanforderungen in Ampere umzuwandeln. Käufer verwechseln häufig die Energiespeicherkapazität, gemessen in Kilowattstunden (kWh), mit der momentanen Leistungsabgabe, gemessen in Kilowatt (kW) oder Ampere. Die Auswahl der richtigen Ausrüstung erfordert eine strenge mathematische Prüfung. Wir müssen Dauerlasten, Überspannungsanforderungen, Batterieentladefähigkeiten und physische Verkabelungsbeschränkungen bewerten, um ein belastbares Backup-System aufzubauen. Wenn Sie die Rechnung falsch verstehen, sinken Ihre kritischen Lasten in der Sekunde, in der das Netz ausfällt. Wir erläutern Ihnen genau, wie Sie den Strombedarf Ihres Panels mit den richtigen Hardware-Spezifikationen in Einklang bringen können.

• Der Ausgangsstrom bestimmt die Kapazität: Der maximale Ausgangsstrom (Ampere) eines Wechselrichters bestimmt genau, wie viele Geräte während eines Ausfalls gleichzeitig laufen können, unabhängig von der gesamten Batteriespeicherkapazität (kWh).
• Überspannungs- oder Dauerstromwerte: Induktive Lasten (wie HVACs und Brunnenpumpen) erfordern einen Wechselrichter, der in der Lage ist, vorübergehende Überspannungen zu verarbeiten, die drei- bis fünfmal höher sind als ihr Dauerbetriebsstrom.
• Die Stromqualität ist wichtig: Ein einphasiger Wechselrichter mit reiner Sinuswelle ist für moderne Backup-Systeme unverzichtbar, um Schäden an empfindlicher Elektronik zu verhindern und nahtlose Übertragungszeiten (<30 ms) sicherzustellen.
• Systemengpässe: Der gesamte Backup-Ausgangsstrom wird letztendlich durch das schwächste Glied im System begrenzt – sei es die maximale Entladerate der Batterie, softwaredefinierte Ausgangsgrenzen oder die Größe der physischen Leistungsschalter.

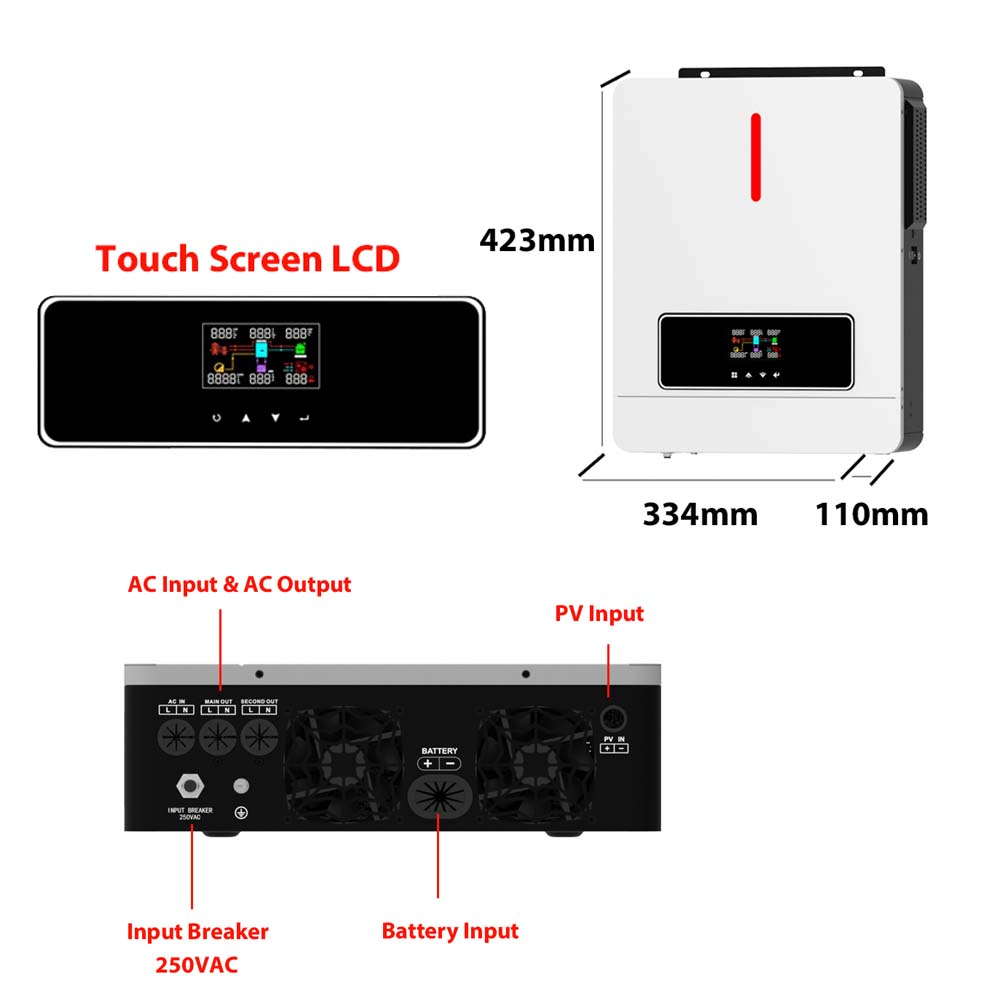

Ausgangsstrom in einem einphasigen Solarwechselrichter verstehen

Bei einem Netzausfall trennt sich der Wechselrichter über einen automatischen Umschalter vom Netz. Es wird zur alleinigen netzbildenden Spannungsquelle für Ihr Grundstück. Der Ausgangsstrom stellt die absolute maximale Stromstärke dar, die die Hardware an das kritische Lastfeld übertragen kann. Dieser Strom wird über eine Standardkabelkonfiguration übertragen, die aus stromführenden, neutralen und Erdungskabeln besteht. Wenn angeschlossene Verbraucher mehr Strom benötigen, als der Wechselrichter liefern kann, sinkt die Systemspannung. Die internen Sensoren des Wechselrichters erkennen diesen Spannungsabfall und lösen eine automatische Überlastabschaltung aus, um die Bipolartransistoren mit isoliertem Gate (IGBTs) vor dem Schmelzen zu schützen.

Die Berechnung dieser Anforderung beruht auf einer grundlegenden mathematischen Beziehung. Für einphasige Systeme lautet die Kernformel Strom (I) = Leistung (P) / Spannung (V). Diese Gleichung erfordert jedoch die Unterscheidung zwischen Wirkleistung (Watt) und Scheinleistung (Volt-Ampere). Widerstandslasten wie Glühbirnen oder elektrische Fußleistenheizungen haben einen Leistungsfaktor von 1,0. Bei diesen Geräten entsprechen Watt und Volt-Ampere. Induktive Lasten wie Kühlschrankkompressoren arbeiten mit einem niedrigeren Leistungsfaktor, oft um 0,8. Sie beziehen mehr Scheinleistung aus dem einphasigen Solarwechselrichter, als ihre Nennleistung vermuten lässt. Die Nichtberücksichtigung der Scheinleistung führt zu unterdimensionierten Systemen und unerwarteten Auslösungen, wenn mehrere Motoren gleichzeitig starten.

Hardwarespezifikationen unterteilen den Ausgangsstrom in zwei verschiedene Kategorien. Der kontinuierliche Ausgangsstrom definiert die Stromstärke, die der Wechselrichter unbegrenzt aufrechterhalten kann, ohne seine internen thermischen Grenzen zu überschreiten. Der Spitzen- oder Stoßausgangsstrom definiert die maximale Stromstärke, die er für kurze Zeit aufrechterhalten kann. Dieser vorübergehende Boost dauert normalerweise 10 Sekunden bis 5 Minuten. Diese Stoßleistung benötigen Sie unbedingt zum Starten schwerer Motoren. Ein gut konzipiertes System gleicht beide Kennzahlen aus. Die Dauerleistung deckt die Grundlast ab, während die Überspannungsleistung vorübergehende Spitzen bewältigt.

So berechnen Sie den Ausgangsstrom für einen einphasigen Backup-Wechselrichter für Privathaushalte

Der Entwurf eines zuverlässigen Backup-Systems beginnt mit einer gründlichen Prüfung Ihrer Schalttafel. Sie müssen wesentliche Lasten von nicht wesentlichen Lasten trennen. Zu den wesentlichen Stromkreisen gehören typischerweise Kühlschränke, Internet-Router, medizinische Geräte und die Grundbeleuchtung. Zu den nicht unbedingt notwendigen Stromkreisen gehören Ladegeräte für Elektrofahrzeuge, Whirlpools und elektrische Warmwasserbereiter. Die Addition der maximalen Wattleistung aller wichtigen Geräte ergibt die erforderliche Wechselrichterleistung in kW oder Ampere. Die Festlegung, wie viele Stunden diese Geräte laufen sollen, bestimmt die erforderliche Batteriegröße in kWh. Die Klärung dieser Unterscheidung verhindert den häufigen Fehler, eine riesige Batteriebank in Kombination mit einem zu kleinen Wechselrichter zu kaufen, der eine Brunnenpumpe nicht starten kann.

Um eine ordnungsgemäße Auslastungsprüfung durchzuführen, befolgen Sie diese Schritte:

1. .
2. Suchen Sie das Typenschild jedes an diese Stromkreise angeschlossenen Geräts, um die Betriebsleistung und die Spitzenleistung beim Start zu ermitteln.
3. Wandeln Sie die Gesamtleistung in Ampere um, indem Sie sie durch die Spannung Ihres Systems dividieren (normalerweise 120 V oder 240 V).
4. Notieren Sie die Locked Rotor Amps (LRA) für jeden großen Motor, z. B. einen Klimaanlagenkompressor.

Sobald Sie die wesentlichen Schaltkreise identifiziert haben, müssen Sie induktive Lasten und Motoranlaufstöße berücksichtigen. Kompressoren in Klimaanlagen und Pumpen in Brunnen verursachen beim Einschalten massive Stromspitzen. Eine zentrale Klimaanlage könnte im Betrieb 15 Ampere verbrauchen, beim Start jedoch für den Bruchteil einer Sekunde 70 Locked Rotor Amps (LRA) benötigen. Wenn Ihr einphasiger Backup-Wechselrichter zu Hause nicht über die Überspannungskapazität verfügt, um diese LRA zu erfüllen, startet der Kompressor nicht und der Wechselrichter weist einen Fehler auf. Durch die Installation von Softstartern an schweren Motoren werden diese Anlaufspitzen deutlich reduziert. Ein Softstarter erhöht die Spannung schrittweise und senkt dabei häufig die erforderliche Überspannungsleistung um bis zu 60 %. Dadurch können Sie größere Geräte mit einem kleineren, kostengünstigeren Wechselrichter betreiben.

Elektrische Vorschriften schreiben strenge Sicherheitsmargen für Dauerlasten vor. Der National Electrical Code (NEC) verlangt die Anwendung einer Sicherheitsmarge von 125 % für Dauerlastberechnungen. Als Dauerlast gilt jedes Gerät, das drei Stunden oder länger bei maximaler Leistung läuft. Wenn Ihre berechnete Dauerlast 16 Ampere beträgt, müssen Sie den Leistungsschalter und die entsprechende Ausgangskapazität des Wechselrichters für 20 Ampere (16A x 1,25) dimensionieren. Die Einhaltung dieser Norm verhindert Fehlauslösungen, schützt die Kabelisolierung vor thermischem Abbau und gewährleistet die vollständige Einhaltung gesetzlicher Vorschriften bei kommunalen Inspektionen.

Bewertung der Spezifikationen für einphasige Wechselrichter mit reiner Sinuswelle

Die Stromqualität wirkt sich direkt auf die Lebensdauer und Zuverlässigkeit angeschlossener Geräte aus. Die Gesamtharmonische Verzerrung (THD) misst die Abweichung der Ausgangswellenform des Wechselrichters von einer perfekten Sinuswelle. Ein einphasiger Wechselrichter mit reiner Sinuswelle und einem THD von weniger als 3 % ist eine absolute Voraussetzung für moderne Backup-Systeme. Medizinische Geräte, IT-Infrastruktur und moderne Geräte mit variabler Geschwindigkeit basieren auf Mikroprozessoren, die sehr empfindlich auf elektrisches Rauschen reagieren. Ein hoher THD führt dazu, dass Motoren heiß laufen, führt zu akustischen und visuellen Störungen und kann empfindliche Leiterplatten dauerhaft beschädigen.

Die Übertragungszeit definiert, wie schnell der Wechselrichter während eines Ausfalls von Netzstrom auf Batterie-Backup umschaltet. Die Standard-Übertragungszeiten für Solar-Backups liegen oft bei etwa 1 bis 2 Sekunden. Diese Verzögerung ist zwar für Kühlschränke und Lampen akzeptabel, führt jedoch dazu, dass Desktop-Computer, Server und Router heruntergefahren und zurückgesetzt werden. Edge-Rechenzentren und Heimbüros erfordern unterbrechungsfreie Stromversorgungsfunktionen (USV). Die Übertragungszeiten in USV-Qualität betragen weniger als 30 Millisekunden. Durch diese schnelle Umschaltung bleibt empfindliche Elektronik ohne Unterbrechung online. Überprüfen Sie immer die spezifischen Gerätespezifikationen, um die genauen Rücksetzschwellenwerte zu ermitteln, bevor Sie die Auswahl Ihres Wechselrichters abschließen.

Die auf dem Typenschild angegebenen Ausgangswerte geben die Leistung unter idealen Laborbedingungen an. Die tatsächliche Leistung hängt stark von der Umgebungstemperatur ab. Thermische Derating-Kurven veranschaulichen, wie die Ausgangskapazität eines Wechselrichters sinkt, wenn die interne Wärme ansteigt. Ein Wechselrichter, der für eine Dauerleistung von 30 A bei 25 °C (77 °F) ausgelegt ist, gibt bei 40 °C (104 °F) möglicherweise nur 24 A ab. Wenn das Gerät in einer heißen Garage oder direktem Sonnenlicht aufgestellt wird, müssen die internen Kühlventilatoren härter arbeiten und es wird eine automatische Leistungsreduzierung ausgelöst, um Komponentenausfällen vorzubeugen. Die Auswertung der thermischen Derating-Kurve ist für Installationen in warmen Klimazonen obligatorisch, um sicherzustellen, dass der Wechselrichter während der Spitzenhitze im Sommer den erforderlichen Ausgangsstrom liefert.

Implementierungsrealitäten: Systembeschränkungen und Engpässe

Der gesamte Backup-Ausgangsstrom wird letztendlich durch das schwächste Glied in der Systemarchitektur begrenzt. Ein häufiger Engpass ist die maximale Entladerate der Batteriebank. Wenn Sie einen 50-A-Wechselrichter installieren, ihn aber mit einer Batteriebank koppeln, die eine maximale Dauerentladungsgrenze von 30 A hat, kann das System bei einem Ausfall nur 30 A ausgeben. Der Wechselrichter kann nicht auf magische Weise Strom erzeugen, den die Batterien nicht liefern können. Sie müssen die C-Rate (Entlademultiplikator) der Batterie an die maximale Stromaufnahme des Wechselrichters anpassen, um die volle Hardwarekapazität zu nutzen. Beispielsweise kann eine 100-Ah-Lithiumbatterie mit einer Nennspannung von 0,5 °C nur 50 Ampere kontinuierlich entladen. Wenn Ihr Wechselrichter 100 Ampere benötigt, um die Haushaltslast zu decken, müssen Sie zwei dieser Batterien parallel schalten.

Moderne Hybridsysteme führen softwaredefinierte Ausgabesteuerungen ein. Die Gesamtausgangsleistung sowohl der Photovoltaikanlage (PV) als auch der Batterie insgesamt wird häufig über die Energiemanagementsoftware des Wechselrichters gesteuert und begrenzt. Hersteller implementieren diese elektronischen Kappen, um die Netzkonformität sicherzustellen, die Batteriechemie zu schützen oder lokale Vereinbarungen zur Verbindung von Versorgungsunternehmen einzuhalten. Ein Gerät, das physisch 60 A leisten kann, ist möglicherweise per Software auf 40 A gesperrt. Installateure müssen die Inbetriebnahmesoftware richtig konfigurieren, um den maximal zulässigen Notstrom freizuschalten.

Physische Einschränkungen innerhalb der Hauptschalttafel bestimmen die Installationsstrategie. Die Sicherung eines Standard-100-A-Service-Schaltschranks unterscheidet sich erheblich von der Sicherung eines 200-A-Service-Schaltschranks. Die meisten Wechselrichter für Privathaushalte können keinen Netzstrom von 200 A durchleiten. Dies erfordert die Installation eines Unterpanels, das üblicherweise als kritisches Lastpanel bezeichnet wird. Sie verlagern die wesentlichen Leistungsschalter physisch vom Hauptschaltschrank in diesen Unterschaltschrank. Der Wechselrichter speist dann während eines Ausfalls nur das Unterpanel und verhindert so versehentliche Überlastungen durch nicht unbedingt erforderliche schwere Geräte. Für die Verkabelung dieses Unterschaltfelds ist ein spezieller Drahtquerschnitt erforderlich, der auf dem maximalen Ausgangsstrom basiert.

Eine häufige technische Frage betrifft die Verwendung einer einphasigen Sicherung auf einem dreiphasigen Grundstück. Sie können bestimmte einphasige 120-V- oder 230-V-Stromkreise in einem dreiphasigen Haus sichern, dies erfordert jedoch spezielle Phasenkopplungshardware und einen sorgfältigen Lastausgleich. Sicherheitsvorschriften schreiben die Verwendung von nicht polarisierten Gleichstrom-Leistungsschaltern oder 2-poligen Sicherungslasttrennschaltern vor, um die Backup-Stromkreise ordnungsgemäß zu isolieren. Echte dreiphasige Lasten, wie z. B. gewerbliche HVAC-Systeme oder schwere Werkstattmaschinen, können nicht mit einem einphasigen Wechselrichter gesichert werden. Der Versuch, dies zu tun, führt zu einem Phasenungleichgewicht und einem sofortigen Geräteausfall.

Rahmen für die Auswahl des richtigen einphasigen Solarwechselrichters

Die Kategorisierung von Backup-Anforderungen in bestimmte Stufen vereinfacht den Hardware-Auswahlprozess. Wenn Sie Ihr berechnetes Lastaudit auf diese Stufen abstimmen, stellen Sie sicher, dass Sie ausreichend Kapazität erwerben, ohne zu viel für unnötige Leistungselektronik auszugeben.

Tier-1-Systeme bieten eine wichtige Lastsicherung. Mit einem Ausgangsstrom von 15 A bis 30 A sind diese 3 kW bis 5 kW-Geräte äußerst kostengünstig. Sie halten Lebensmittel kalt, halten die Internetverbindung aufrecht und sorgen für Grundbeleuchtung. Sie eignen sich ideal für städtische Haushalte mit kurzen, seltenen Netzausfällen, bei denen der Betrieb schwerer Geräte nicht erforderlich ist. Die Verkabelung dieser Systeme umfasst normalerweise ein kleines kritisches Lastschaltfeld mit 6 Feldern und Standard-10-AWG-Kupferdraht.

Tier-2-Systeme rüsten auf teilweises Home-Backup um. Diese 7 kW bis 10 kW großen Einheiten liefern einen Ausgangsstrom von 40 A bis 60 A und bewältigen größere induktive Lasten. Sie bieten genügend Druckstoßkapazität, um eine Brunnenpumpe für Privathaushalte zu starten und so bei einem Ausfall für fließendes Wasser zu sorgen. Sie können auch eine Mikrowelle oder eine kleine Fensterklimaanlage verwalten und so den Komfort bei längeren Netzausfällen deutlich verbessern. Installateure verwenden in der Regel 6-AWG- oder 8-AWG-Drähte, um diese Wechselrichter an ein spezielles Unterschaltfeld mit 12 Feldern anzuschließen.

Tier-3-Systeme zielen auf die Sicherung des gesamten Hauses ab. Diese hochbelastbaren Konfigurationen mit 12 kW bis 15 kW+ ermöglichen eine Leistung von bis zu 100 A oder mehr und erfordern oft die Parallelschaltung mehrerer Wechselrichter. Sie sind für den Betrieb einer zentralen Klimaanlage und elektrischer Öfen ausgelegt. Der Betrieb dieser schweren Lasten führt zu einer schnellen Entladung der Batterien. Tier-3-Installationen sind stark auf automatisierte Lastabwurfgeräte angewiesen. Diese intelligenten Relais trennen automatisch schwere Geräte, wenn der Ladezustand der Batterie unter einen bestimmten Schwellenwert fällt, und bewahren so die verbleibende Energie für kritische Schaltkreise auf.

Abschluss

• Überprüfen Sie Ihre Hauptschalttafel und listen Sie die Dauerleistung und die Überspannungsleistung für jeden kritischen Stromkreis auf, den Sie sichern möchten.
• Berechnen Sie den erforderlichen Dauerausgangsstrom, indem Sie Ihre gesamte erforderliche Wattleistung durch Ihre Systemspannung dividieren und dann die NEC-Sicherheitsmarge von 125 % anwenden.
• Überprüfen Sie die Locked Rotor Amps (LRA) auf den Typenschildern Ihres schweren Motors und installieren Sie Softstarter, um die erforderliche Spannungsspitze des Wechselrichters zu reduzieren.
• Vergleichen Sie Ihre berechnete Spitzenstromstärke mit der thermischen Derating-Kurve des Wechselrichters, um eine angemessene Leistung in Ihrem spezifischen Klima sicherzustellen.
• Wenden Sie sich an einen zertifizierten Elektriker, um die Kupferverkabelung und Leistungsschalter für Ihren Unterschaltschrank für kritische Lasten basierend auf der maximalen Leistung des Wechselrichters zu dimensionieren.

FAQ

F: Wie viele Ampere gibt ein einphasiger 5-kW-Solarwechselrichter aus?

A: Der Ausgangsstrom hängt von der Systemspannung ab. Rechnerisch entsprechen 5000 W dividiert durch 230 V etwa 21,7 Ampere Dauerleistung. Wenn das System mit 240 V betrieben wird, beträgt die Ausgangsleistung etwa 20,8 Ampere. Überprüfen Sie immer das Datenblatt des Herstellers auf genaue Dauerwerte.

F: Was ist der Unterschied zwischen der kWh-Kapazität der Batterie und dem Ausgangsstrom des Wechselrichters?

A: Kilowattstunden (kWh) messen die Energiespeicherkapazität und geben an, wie lange Sie Ihre Geräte betreiben können. Der Ausgangsstrom (Ampere) misst die momentane Leistungsabgabe und bestimmt, wie viele Geräte Sie gleichzeitig einschalten können, ohne das System zu überlasten.

F: Kann ein einphasiger Solarwechselrichter eine zentrale Klimaanlage betreiben?

A: Ja, aber es hängt vollständig vom Locked Rotor Amps (LRA) der Klimaanlage und der Überspannungsbelastbarkeit des Wechselrichters ab. Zentrale AC-Einheiten benötigen einen enormen Anlaufstrom. Normalerweise ist die Installation eines Softstarters am Wechselstromkompressor erforderlich, um zu verhindern, dass der Wechselrichter während des Startvorgangs auslöst.

F: Was passiert, wenn meine Backup-Last den Ausgangsstrom des Wechselrichters überschreitet?

A: Der Wechselrichter nutzt eingebaute Selbstschutzmechanismen. Überschreitet die Last den maximalen Ausgangsstrom, sinkt die Systemspannung. Der Wechselrichter registriert einen Überlastfehler, lässt die Last vollständig fallen und schaltet sich ab, um dauerhafte Hardwareschäden an seinen internen Komponenten zu verhindern.

F: Warum benötige ich als Backup einen einphasigen Wechselrichter mit reiner Sinuswelle?

A: Reine Sinuswellen-Wechselrichter erzeugen sauberen Strom, der mit dem Strom des öffentlichen Stromnetzes identisch ist. Modifizierte Sinuswellen-Wechselrichter erzeugen abgehackte, stufenförmige Wellenformen, die empfindliche Mikroprozessoren dauerhaft beschädigen, dazu führen können, dass Induktionsmotoren heiß laufen, und schwere akustische und visuelle Störungen in der Elektronik verursachen können.

F: Welche Verkabelung ist für einen einphasigen Backup-Wechselrichter zu Hause erforderlich?

A: Einphasige Backup-Systeme verwenden eine standardmäßige Dreileiterkonfiguration. Dieses besteht aus einem stromführenden (heißen) Kabel, einem Neutralleiter und einem Erdungskabel. Die richtige Dimensionierung des Kabelquerschnitts ist von entscheidender Bedeutung und muss den örtlichen Elektrovorschriften basierend auf dem maximalen Ausgangsstrom entsprechen.

F: Wie wandle ich die Wattleistung meines Geräts in Ausgangsstrom um?

A: Verwenden Sie die Grundleistungsformel. Teilen Sie die maximale Wattleistung des Geräts durch die Spannung Ihres Backup-Systems (normalerweise 120 V, 230 V oder 240 V). Beispielsweise benötigt eine 1200-W-Mikrowelle, die an einem 120-V-Stromkreis betrieben wird, einen Ausgangsstrom von 10 Ampere.
