Solaranlagen erzeugen saubere Energie, aber ein versteckter Leistungsverlust beeinträchtigt oft die Systemeffizienz, bevor der Strom überhaupt den Wechselrichter erreicht. Ein Leistungsverlust des Gleichstromkabels über große Entfernungen zwischen Array und Wechselrichter beeinträchtigt stillschweigend den Gesamtertrag Ihres Systems. Jeder Meter Draht erzeugt elektrischen Widerstand. Wenn ein hoher Strom durch diesen Widerstand fließt, entsteht Wärme. Dieser Wärmeverlust verringert direkt Ihre ertragbare Energie. Systemdesigner stehen vor einem strengen technischen Kompromiss. Sie können die Balance of System (BOS)-Kosten erhöhen, indem Sie dickere Kupfer- oder Aluminiumkabel kaufen, um den Widerstand zu verringern. Alternativ können Sie auch kontinuierliche thermische Leistungsverluste in Kauf nehmen. Keine der beiden Optionen ist ideal für die Maximierung des Ertrags. Die Branche hat sich von parallelen Niederspannungs- und Hochstrom-Arrays abgewendet. Moderne Architekturen basieren auf Hochspannungs-Seriensträngen. Durch die Erhöhung der Gleichspannung ändert sich die Mathematik der Energieübertragung grundlegend. Die Aufrüstung auf einen Wechselrichter mit hoher PV-Eingangsspannung ist die ultimative Lösung zur Optimierung langer Kabelstrecken und zur Reduzierung der Materialkosten.
Die Übertragung elektrischer Energie folgt strengen physikalischen Gesetzen. Leistung ($P$) entspricht Spannung ($V$) multipliziert mit Strom ($I$). Um 6.000 Watt Solarenergie zu übertragen, können Sie eine Niederspannung mit hohem Strom oder eine Hochspannung mit niedrigem Strom verwenden. Das Erste Joulesche Gesetz bestimmt, wie Energie in einem Leiter als Wärme verloren geht. Die Formel lautet $P = I^2R$. Der Leistungsverlust skaliert linear mit dem Widerstand ($R$). Wenn Sie die Kabellänge verdoppeln, verdoppeln Sie den Widerstand und verdoppeln den Wärmeverlust. Der Leistungsverlust skaliert jedoch quadratisch mit dem Strom ($I$). Verdoppelt man den Strom, erhöht sich der Wärmeverlust um den Faktor vier.
Diese mathematische Realität macht den Strom zum Hauptfeind der Systemeffizienz. Bei einer festen Wattzahl führt eine Erhöhung der String-Spannung zu einer proportionalen Verringerung des Stroms. Dies führt zu einem exponentiellen Rückgang der thermischen Verlustleistung. Industriestandards schreiben vor, den Gesamtspannungsabfall des Systems unter 2 % bis 3 % zu halten. Dieses Ziel über weite Entfernungen mit einer Niederspannungs-Parallelverkabelung zu erreichen, ist nahezu unmöglich. Der Widerstand der langen Kabelstrecke erfordert riesige, unpraktische Kabelgrößen, es sei denn, Sie erhöhen die Übertragungsspannung.
Schauen wir uns ein Feldbeispiel an. Sie verfügen über ein 5.000-Watt-Array, das 200 Fuß vom Elektroraum entfernt aufgestellt ist. Wenn Sie dieses Array für den Betrieb mit 100 Volt verdrahten, beträgt der Strom 50 Ampere. Um 50 Ampere über 200 Fuß zu transportieren, sind massive Leiter erforderlich, um zu verhindern, dass der Spannungsabfall 3 % überschreitet. Wenn Sie genau dasselbe Array in Reihe schalten, um es mit 500 Volt zu betreiben, sinkt der Strom auf 10 Ampere. Die Leistung bleibt bei 5.000 Watt, der Wärmeverlust sinkt jedoch exponentiell. Sie können jetzt Standardkabel mit 10 AWG verwenden und trotzdem deutlich unter dem Spannungsabfallschwellenwert von 2 % bleiben.
Die herkömmliche Methode zur Minderung des Spannungsabfalls besteht darin, die Kabeldicke zu erhöhen. Um den Widerstand ($R$) zu senken, ist eine größere Querschnittsfläche erforderlich. Für lange PV-Strecken haben Installateure in der Vergangenheit die Größe von 10 AWG auf 8 AWG oder sogar 6 AWG erhöht. Dieser Brute-Force-Ansatz führt zu sinkenden Erträgen. Dicke Kabel tragen ein erhebliches physisches Gewicht. Sie führen zu strengen Beschränkungen des Biegeradius, was die Installation von Leitungen schwierig und zeitaufwändig macht. Das Ziehen von dickem Draht durch unterirdisches Schedule 80 PVC erfordert spezielle Ausrüstung, Ziehschmiermittel und mehr Arbeitsstunden.
Auch die Füllgrenzen für Leitungen stellen eine große Einschränkung dar. Der National Electrical Code (NEC) legt fest, wie viel Kabel Sie in ein Rohr stecken dürfen, um eine Überhitzung zu verhindern. Dicke Drähte füllen die Leitungen schnell und zwingen Sie dazu, die Rohre von 1 Zoll auf 2 Zoll oder 3 Zoll zu vergrößern. Größere Leitungen erfordern breitere Gräben, größere Anschlusskästen und schwerere Montageteile.
Die Spannungsskalierung bietet einen mathematisch und wirtschaftlich überlegenen Ansatz. Indem Sie die Spannung erhöhen, übertragen Sie die gleiche Leistung über Standardkabel mit 10 AWG, ohne übermäßige Wärmeverluste zu erleiden.
| Spannung | des Systemstromstrangs | Resultierender Strom | Relativer Wärmeverlust ($I^2$) | Erforderliche Drahtgröße (150-Fuß-Lauf) |
|---|---|---|---|---|
| 6.000 W | 120 V Gleichstrom | 50 Ampere | 2.500 Einheiten | 2 AWG (dick/schwer) |
| 6.000 W | 240V DC | 25 Ampere | 625 Einheiten | 8 AWG (mäßig) |
| 6.000 W | 480 V Gleichstrom | 12,5 Ampere | 156 Einheiten | 10 AWG (Standard) |
Ältere Niederspannungssysteme waren stark auf Parallelverkabelung angewiesen. Installateure gruppierten die Paneele in kleinen Reihen von zwei oder drei Paneelen und kombinierten sie dann auf dem Dach. Diese Architektur erzeugte enorme Stromstärken. Hohe Stromstärken erforderten schwere Hauskabel, große Anschlusskästen und Hochstromsicherungen. Jede Parallelverbindung brachte eine weitere potenzielle Fehlerquelle mit sich, da MC4-Abzweigverbinder oder abgesicherte Anschlusskästen rauen Witterungseinflüssen ausgesetzt werden mussten.

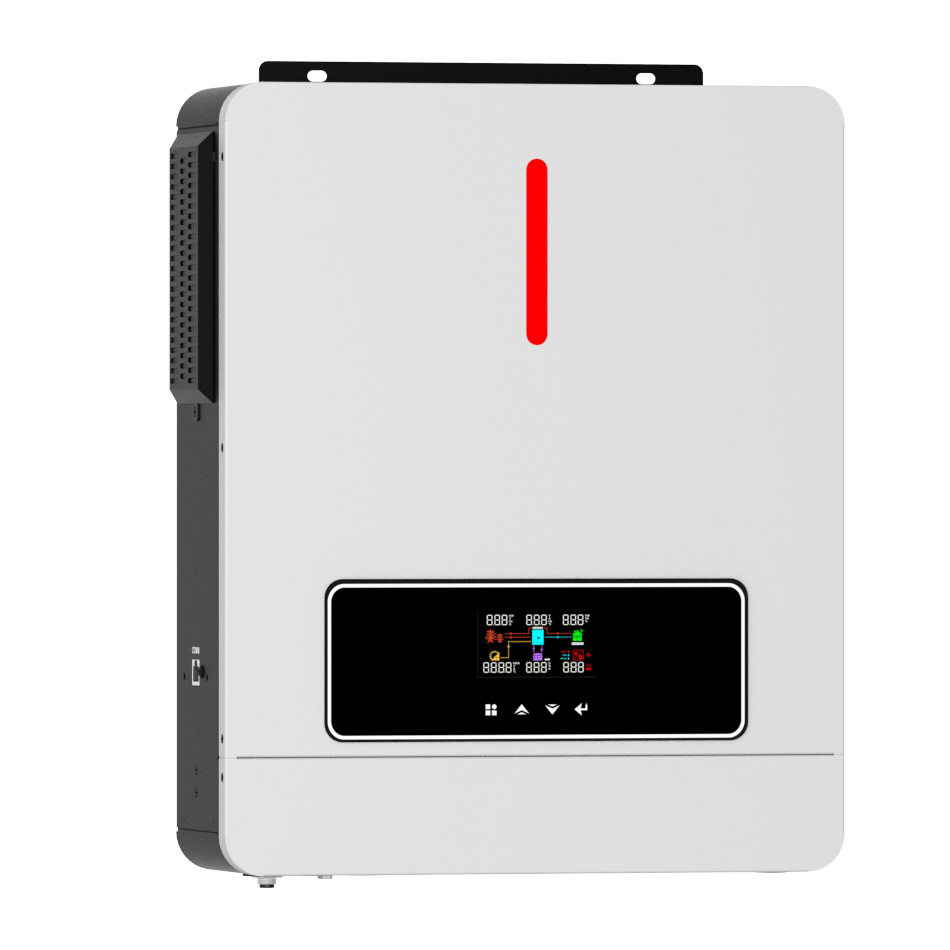

Modernes Design bevorzugt Hochspannungs-Reihenbespannung. Sie können zehn oder fünfzehn Panels miteinander verketten. Die Spannung summiert sich, aber der Strom bleibt gleich einem einzelnen Panel. Ein Wechselrichter mit hoher PV-Eingangsspannung verarbeitet diese erhöhten DC-Eingänge effizient. Es akzeptiert die hohe Spannung und den niedrigen Strom, wandelt sie in nutzbaren Wechselstrom um und minimiert gleichzeitig die Übertragungsverluste des Arrays.
Wohndesigner übernehmen diese Logik direkt von Solarparks im Versorgungsmaßstab. Megawatt-Solaranlagen nutzen 1000-V- bis 1500-V-Architekturen, um massive Kabelstrecken über Hunderte von Hektar zu überstehen. Die Anwendung derselben Physik auf ein 600-V-Wohnsystem ermöglicht es Hausbesitzern, ihre eigenen Fernleitungen zu optimieren. Sie eliminieren die auf dem Dach montierten Anschlusskästen vollständig. Der Serienstrang verläuft direkt vom letzten Panel in den Kanal und direkt hinunter zum Elektroraum.
Die strategische Platzierung der Systemkomponenten bestimmt Ihre Verkabelungsstrategie. Sie müssen den Unterschied zwischen Hochspannungs-PV-Kabeln und Niederspannungs-Batteriekabeln verstehen. Viele Benutzer stehen vor dem „Fuller Sun“-Dilemma. Das Hausdach liegt im starken Schatten alter Bäume. Der Benutzer möchte die Solaranlage an einen entfernten, nicht beschatteten offenen Bereich in 200 Fuß Entfernung verlegen, um die Einstrahlung zu maximieren. Das Verschieben des Arrays führt zu einem massiven Distanzverlust.
Die Hochspannungs-Gleichstromübertragung gleicht diesen Nachteil aus. Durch die Aneinanderreihung der Panels mit 400 V oder 500 V sinkt der Strom auf etwa 10 Ampere. Sie können 10 Ampere über 200 Fuß Standardkabel mit 10 AWG mit minimalem Spannungsabfall leiten. Das zusätzliche Sonnenlicht, das durch die Verschiebung des Arrays gewonnen wird, überwiegt den vernachlässigbaren Kabelverlust bei weitem. Freiflächenanlagen leben von dieser Architektur. Sie können die Paneele genau dort platzieren, wo die Sonne am stärksten scheint, ein kleines 1-Zoll-PVC-Rohr zurück zum Haus graben und Standard-PV-Kabel ziehen, ohne sich mit massiven Kupferkabeln herumschlagen zu müssen.
Vergleichen Sie dies mit Batterie-Wechselrichter-Kabeln. Batteriebänke arbeiten normalerweise mit viel niedrigeren Spannungen, beispielsweise 12 V, 24 V oder 48 V. Um 5.000 Watt aus einer 48-V-Batterie zu ziehen, sind über 100 Ampere Strom erforderlich. Über weite Strecken kann man nicht mit 100 Ampere fahren, ohne dass es zu massiven Leistungsverlusten kommt. Daher müssen Batteriekabel extrem kurz und dick bleiben und erfordern oft 4/0 AWG Kupfer. PV-Kabel können sich bei ausreichend hoher Spannung über Hunderte von Metern erstrecken, sodass Sie bei der Anordnung des Arrays völlige Freiheit haben.
Die Modernisierung Ihrer Architektur führt zu sofortigen Materialeinsparungen. Berechnen Sie den Materialunterschied zwischen dicken Niederspannungskabeln und Standard-PV-Kabeln. Eine 150 Fuß lange Strecke aus Kupferdraht mit 2 AWG erfordert im Vergleich zu einer 150 Fuß langen Strecke mit Standard-PV-Kabel mit 10 AWG eine enorme Vorabinvestition. Kupfer ist ein volatiler Rohstoff. Wenn Sie ein System entwerfen, das auf mehreren hundert Metern schwerem Kupfer basiert, ist Ihr Projekt anfällig für Budgetüberschreitungen.
Die Einsparungen gehen über den Draht selbst hinaus. Hochspannungs-Reihenstränge machen Zwischenhardware überflüssig. Sie benötigen weniger Generatoranschlusskästen auf dem Dach. Sie benötigen weniger Inline-Sicherungen. Da der Draht dünner ist, können Sie Leitungen mit kleinerem Durchmesser verwenden. Kleinere Leitungen erfordern schmalere Gräben, wodurch die Mietzeit und der Arbeitsaufwand für schweres Gerät reduziert werden. Das Biegen von 1-Zoll-PVC vor Ort dauert nur wenige Minuten. Das Biegen von 3-Zoll-PVC erfordert spezielle Heizdecken und mehrere Arbeiter.
| Komponente | Niederspannungs-Paralleldesign | Hochspannungs-Seriendesign |
|---|---|---|
| Home-Run-Drahtstärke | 2 AWG bis 4/0 AWG | 10 AWG bis 12 AWG |
| Leitungsgröße | 2 Zoll bis 3 Zoll | 3/4 Zoll bis 1 Zoll |
| Combiner-Boxen | Auf dem Dach erforderlich | Eliminiert |
| Grabungsarbeiten | Breiter Graben, schweres Gerät | Schmaler Graben, Standard-Grabenfräse |
Ein MPPT-Wechselrichter mit großer Spannung maximiert die Energieausbeute bei unterschiedlichen Umgebungsbedingungen. MPPT-Algorithmen (Maximum Power Point Tracking) passen sich ständig an, um das optimale Spannungs- und Stromverhältnis für die Spitzenleistung zu finden. Ein breiteres Betriebsspannungsfenster bietet einen deutlichen Vorteil. Der Wechselrichter kann bei schwacher Sonneneinstrahlung morgens früher starten und abends später abschalten. Die Erfassung dieser marginalen Strahlungsintensität führt über einen Jahreszyklus zu erheblichen Energiegewinnen.
Auch Temperaturkoeffizienten spielen eine große Rolle für den Anlagenertrag. Solarmodule verlieren bei Erwärmung Spannung. Bei Spitzentemperaturen im Sommer sinkt die Panelspannung ($V_{mp}$) erheblich. Wenn Sie kurze Strings verwenden, kann die Gesamtspannung unter die minimale Betriebsschwelle des Wechselrichters fallen, was dazu führt, dass das System bei maximaler Sonneneinstrahlung abschaltet. Hochspannungs-Reihenstränge bieten ausreichend Spannungsspielraum, um die Betriebseffizienz auch bei extremen Hitzewellen aufrechtzuerhalten. Der Wechselrichter bleibt online und verfolgt den maximalen Leistungspunkt, während Niederspannungssysteme abschalten oder ganz abschalten.
Die Auswahl der richtigen Ausrüstung erfordert eine sorgfältige Prüfung des Lastenhefts. Sie müssen die Fähigkeiten des Wechselrichters an Ihr spezifisches Array-Design anpassen.
Das Hochspannungsdesign birgt ein Hauptrisiko: Die Leerlaufspannung ($V_{oc}$) steigt mit sinkenden Temperaturen. An den kältesten Tagen des Jahres erzeugen Solarmodule ihre höchste Spannung. Wenn Sie Ihren String auf der Grundlage von Standardtestbedingungen (STC) dimensionieren, könnte ein eiskalter Wintermorgen die Stringspannung über die maximale Grenze des Wechselrichters drücken und einen katastrophalen Hardwareausfall verursachen.
Sie müssen einen strengen Schadensbegrenzungsrahmen implementieren. Berechnen Sie die maximale String-Spannung immer anhand historischer Rekordtemperaturen für Ihren spezifischen Standort. Überprüfen Sie das Datenblatt des Solarmoduls auf den Temperaturkoeffizienten für $V_{oc}$ (normalerweise ausgedrückt als negativer Prozentsatz pro Grad Celsius). Multiplizieren Sie diesen Koeffizienten mit der Temperaturdifferenz zwischen STC (25 °C) und Ihrem Rekordtief. Fügen Sie diesen Dorn zur Basis $V_{oc}$ des Panels hinzu, bevor Sie bestimmen, wie viele Panels Sie sicher in Reihe schalten können.
Wenn Ihr Panel beispielsweise eine V_{oc}$ von 40 V bei 25 °C hat und die Temperatur auf -10 °C sinkt, kann die Spannung pro Panel auf 45 V ansteigen. Eine Reihe von 12 Modulen würde 540 V erzeugen. Wenn Ihr Wechselrichter eine Höchstgrenze von 500 V hat, führt dieser String zur Zerstörung des Geräts. Um innerhalb der sicheren Betriebsgrenzen zu bleiben, müssten Sie die Stringgröße auf 10 Panels reduzieren.
Die Reihenschaltung führt zu einer besonderen Schwachstelle. Der durch eine Reihenschaltung fließende Strom wird durch das Modul mit der schwächsten Leistung begrenzt. Ein einzelnes schattiertes Panel kann den Strom des gesamten Strings verringern und so den Ertrag erheblich beeinträchtigen. Wenn ein Schornstein mittags einen Schatten auf ein Paneel wirft, erleidet der gesamte 15-Paneel-Strang einen massiven Leistungsabfall.
Zur Schadensbegrenzung ist eine sorgfältige Standortplanung erforderlich. Stellen Sie sicher, dass der Standort der Anlage während der Spitzensonnenstunden frei von Schatten bleibt. Wenn Teilverschattung unvermeidbar ist, prüfen Sie die Notwendigkeit von Bypass-Dioden oder DC-Optimierern. Alternativ können Sie einen Wechselrichter mit fortschrittlichen globalen MPPT-Scan-Algorithmen verwenden. Diese Algorithmen durchlaufen in regelmäßigen Abständen die gesamte Spannungskurve, um abgeschattete Module zu umgehen und sich auf den tatsächlichen Maximalleistungspunkt einzustellen, um sicherzustellen, dass die nicht abgeschatteten Panels weiterhin mit voller Kapazität produzieren.
Wenn 500 V oder 600 V Gleichstrom über ein Grundstück geleitet werden, erhöht sich das Risiko von Gleichstrom-Lichtbogenfehlern. Im Gegensatz zu Wechselstrom, der 120 Mal pro Sekunde die Nullspannung überschreitet und Lichtbögen auf natürliche Weise löscht, hält Hochspannungs-Gleichstrom einen Lichtbogen aufrecht, sobald er beginnt. Dies stellt eine große Brandgefahr dar. Lose MC4-Stecker oder beschädigte Drahtisolierung können leicht einen Lichtbogenfehler auslösen.
Die Einhaltung der Anforderungen des National Electrical Code (NEC) ist nicht verhandelbar. Sie müssen spezielle PV-Kabel mit geeigneten Isolationswerten verwenden, normalerweise 1000 V oder 2000 V. Standard-THHN-Kabel sind nicht für freiliegende Solaranwendungen im Freien geeignet. Das System muss über Störlichtbogenunterbrecher (AFCI) verfügen, um gefährliche Lichtbögen zu erkennen und zu unterbrechen. Auf dem Dach montierte Systeme erfordern außerdem NEC-konforme Schnellabschaltgeräte (RSD) auf Modulebene. Diese Geräte senken die String-Spannung im Notfall sofort auf ein sicheres Niveau und schützen so Ersthelfer vor der Gefahr eines Hochspannungsschlags.
A: Bei Solaranwendungen in Privathaushalten liegt die hohe PV-Eingangsspannung typischerweise zwischen 400 V und 600 V DC. Kommerzielle Systeme und Systeme im Versorgungsmaßstab verschieben diese Grenzen noch viel weiter und arbeiten zwischen 1000 V und 1500 V Gleichstrom, um die Übertragungseffizienz über große Entfernungen zu maximieren.
A: Der Leistungsverlust in einem Kabel wird mithilfe des Jouleschen Gesetzes berechnet ($P = I^2R$). Da der Wärmeverlust quadratisch mit der Stromstärke wächst, hat eine Reduzierung der Stromstärke massive Auswirkungen. Eine höhere Spannung ermöglicht es Ihnen, die gleiche Gesamtleistung bei einem viel geringeren Strom zu übertragen, wodurch der Wärmeverlust exponentiell reduziert wird.
A: Ja. Der Einstrahlungsgewinn, der durch das Verschieben der Paneele aus dem Schatten entsteht, überwiegt in der Regel den Kabelverlust. Dies gilt nur unter der Voraussetzung, dass das System eine Hochspannungs-Serienstring-Architektur nutzt, um den Strom über die lange Übertragungsstrecke niedrig zu halten.
A: Nein. Hochspannungs-Gleichstromstränge erfordern spezielle PV-Kabel. Dieser Draht verfügt über eine robuste UV-Beständigkeit für den Einsatz im Freien und eine dicke Isolierung, die für 1000 V oder 2000 V ausgelegt ist, um gefährliche DC-Lichtbogenfehler zu verhindern und die NEC-Konformität sicherzustellen.
A: Die Spannung des Solarmoduls schwankt mit der Temperatur. Kalte Temperaturen führen zu einem deutlichen Anstieg der Panelspannung. Wenn die Größe eines Strings zu nahe an der maximalen Eingangsspannungsgrenze des Wechselrichters liegt, kann ein Frostmorgen zu einer Überspannung führen, die möglicherweise zur Zerstörung des Wechselrichters führt.
A: Die Übertragung mit Hochspannungs-Gleichstrom ist bei großen Entfernungen im Allgemeinen effizienter als die Übertragung mit Niederspannungs-Wechselstrom. Die Übertragung von 500 V Gleichstrom vom Array zum Wechselrichter verursacht weniger Wärmeverluste als die Übertragung von 240 V Wechselstrom vom Wechselrichter zur Hauptschalttafel, vorausgesetzt, dass das Kabel richtig dimensioniert ist.
A: Ein MPPT-Wechselrichter mit großer Spannung kann bei großen Schwankungen der DC-Strangspannungen effizient arbeiten. Diese Flexibilität eignet sich für heiße Sommertage, an denen die Panelspannung absinkt, und für teilweise Verschattungen, sodass das System weiterhin Strom erzeugt und nicht abschaltet.
