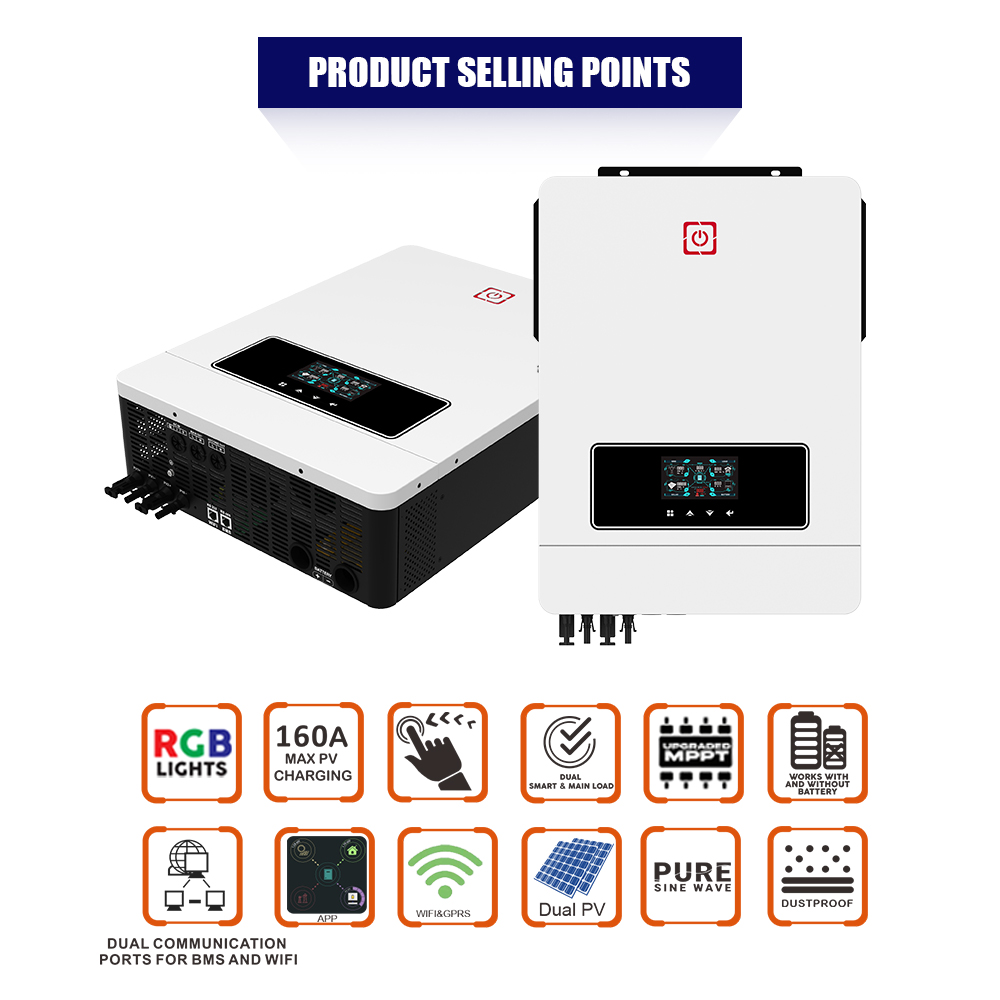

Die Maximierung des Solarertrags über mehrere Dachebenen oder Array-Strukturen hinweg erfordert eine präzise elektrische Abstimmung. Eine schlechte Konfiguration führt zu sofortigem Stromausfall, Systemengpässen oder Hardwarefehlern. Installateure und Systementwickler stehen häufig vor der Herausforderung, zwei unterschiedliche PV-Arrays an einen einzigen Wechselrichter anzuschließen. Wenn Spannung, Stromstärke oder String-Längen über zwei Eingänge nicht richtig ausgeglichen sind, kommt es im System zu starkem Clipping, MPPT-Verwechslung (Maximum Power Point Tracking) oder gefährlichen thermischen Ereignissen auf Steckerebene.
Der erfolgreiche Einsatz eines Dual-PV-Input-Solarwechselrichters erfordert eine strenge Bewertung der unabhängigen vs. gemeinsam genutzten MPPT-Architektur, String-Größenregeln und Ausrichtungsstrategien. In diesem Leitfaden werden die technischen Gegebenheiten beim Ausgleich zweier Arrays aufgeschlüsselt, um optimale Effizienz und Konformität sicherzustellen.
Bei der Definition von Topologien mit zwei Eingängen müssen die physikalischen und elektrischen Unterschiede zwischen Wechselrichtern mit Doppeleingangsanschlüssen betrachtet werden. Auf dem Markt finden Sie zwei Haupttypen. Der erste Typ verfügt über unabhängige MPPTs. Der zweite Typ verfügt über intern parallele Eingänge. Zu wissen, welches Sie haben, bestimmt Ihre gesamte Verkabelungsstrategie.
Unabhängige MPPTs ermöglichen einen asymmetrischen Ausgleich. Sie können verschiedene Stringlängen ausführen. Sie können unterschiedliche Panel-Wattstärken verwenden. Zwei separate Tracker verwalten die Eingänge unabhängig voneinander. Sie optimieren die Leistungsabgabe jedes Arrays unabhängig von der Leistung des anderen. Wenn ein Strang um 14 Uhr von einem Schornstein beschattet wird, pumpt der andere Strang weiterhin maximale Leistung ab.
Intern parallelgeschaltete Eingänge funktionieren unterschiedlich. Zwei physische Eingänge werden in einen einzigen MPPT-Tracker im Gehäuse eingespeist. Dies erfordert einen strikten symmetrischen Ausgleich. Wenn die Arrays nicht ausgeglichen sind, kann der MPPT die Spannung und den Strom nicht effektiv optimieren. Sie werden erhebliche Leistungsverluste feststellen. Der Tracker ist verwirrt, wenn er versucht, den Punkt maximaler Leistung zwischen zwei nicht übereinstimmenden Kurven zu finden.
| Funktion: | Unabhängige MPPTs, | intern parallel geschaltete Eingänge. |
|---|---|---|
| Saitenlängen | Kann ungleich sein | Muss genau gleich sein |
| Panel-Wattleistungen | Kann zwischen Saiten gemischt werden | Muss genau übereinstimmen |
| Schattierungstoleranz | Hoch (isolierte Auswirkung) | Niedrig (zieht das gesamte System herunter) |
| Orientierung | Unterstützt Ost/West-Aufteilungen | Erfordert die gleiche Ausrichtung |
Bei der Entscheidung über die Systemarchitektur kommt es häufig darauf an, zwischen einer einzelnen Einheit mit zwei Eingängen und zwei Split-Wechselrichtern zu wählen. Die Aufteilung der Solareingänge auf zwei kleinere Wechselrichter in einer Master/Slave-Konfiguration bietet Redundanz. Wenn einer ausfällt, funktioniert der andere weiter. Es erhöht jedoch die Hardwarekosten und den Verkabelungsaufwand. Sie benötigen mehr Leitungen, mehr Leistungsschalter und mehr Platz an der Wand.
Wenn alles in einem einzigen Wechselrichter mit zwei PV-Eingängen läuft , werden die Kosten gesenkt. Es vereinfacht den Installationsprozess. Sie haben nur einen Wechselstromanschluss zum Hauptpanel. Der Kompromiss ist ein Single Point of Failure. Die Wahl hängt von den Standortbeschränkungen, dem Budget und der gewünschten Zuverlässigkeit ab.
Die Rolle eines Zwei-Strang-Solarwechselrichters wird bei der Bewertung der Standortbeschränkungen deutlich. Wenn der Dachraum zwei separate Stränge mit unterschiedlichen Ausrichtungen oder Verschattungsprofilen erfordert, ist eine Einheit mit zwei Strängen und unabhängigen MPPTs erforderlich. Sie können ein nach Osten ausgerichtetes Array und ein nach Westen ausgerichtetes Array nicht einem einzelnen Tracker aufzwingen und dabei gute Ergebnisse erwarten.
Die Spannungsanpassung ist die goldene Regel für gemeinsam genutzte MPPTs. Bei Parallelschaltungen muss die Spannung gleich bleiben. Bei einer Nichtübereinstimmung bestimmt das Array mit der niedrigeren Spannung die Betriebsspannung für das gesamte System. Dieser Effekt des kleinsten gemeinsamen Nenners schränkt die Leistungsabgabe des Arrays mit höherer Spannung erheblich ein.
Stellen Sie sich vor, eine Reihe von 10 Paneelen parallel mit einer Reihe von 8 Paneelen auf einem einzigen Tracker zu verbinden. Der 10-Panel-Strang soll mit 400 Volt betrieben werden. Der 8-Panel-Strang soll mit 320 Volt betrieben werden. Der Tracker zieht den 10-Panel-Strang auf 320 Volt herunter. Sie haben gerade die Produktion von zwei Panels komplett verloren.
Ebenso wichtig sind aktuelle Überlegungen. Bei Reihenschaltungen bleibt die Stromstärke konstant. Das Panel mit der niedrigsten Produktion führt zu Engpässen im gesamten String. Die Berechnung des Kurzschlussstroms (Isc) und des maximalen Leistungspunktstroms (Impp) anhand der maximalen Eingangsspezifikationen des Wechselrichters bildet die Grundlage für einen sicheren Betrieb.
Der Umgang mit nicht übereinstimmenden Panelgrößen erfordert einen klaren Entscheidungsrahmen. Die Integration älterer Module mit neuen Panels mit unterschiedlichen Wattzahlen bringt Komplexität mit sich. Möglicherweise erweitern Sie ein älteres System. Da Sie die originalen 250-W-Panels nicht finden können, kaufen Sie neue 400-W-Panels.
Nicht übereinstimmende physische Größen und Ausgaben verursachen das Phänomen der kleineren Nebenregeln. Wenn Sie ein 9-Ampere-Panel mit einem 13-Ampere-Panel in Reihe schalten, ist die gesamte Kette auf 9 Ampere begrenzt. Sie drosseln die Potenzialerzeugung und verringern die Gesamtsystemeffizienz.
Der symmetrische Ausgleich funktioniert am besten für Dächer mit einer Ebene und identischer Paneelanzahl und Schattierungsprofilen. Diese Strategie beinhaltet eine gleiche Anzahl identischer Paneele in String A und String B. Sie montieren 12 Paneele auf der linken Seite des Daches und 12 Paneele auf der rechten Seite. Sie sind alle nach Süden ausgerichtet.
Das Ergebnis ist maximale Effizienz auf einem einzigen MPPT. Sie erhalten vorhersehbare, gleichmäßige Spannungsverläufe. Der Tracker findet problemlos den Punkt maximaler Leistung, da sich beide Saiten den ganzen Tag über exakt gleich verhalten.
Der asymmetrische Ausgleich eignet sich für komplexe Dächer, bei denen eine Ebene für 10 Paneele und eine andere für 6 Paneele passt. Sie können sie nicht gleich machen, ohne leere Dachfläche zu hinterlassen. Diese Ausführung erfordert eine Einheit mit unabhängigen MPPTs, um die verschiedenen String-Eigenschaften zu isolieren.
Dadurch kann jeder Tracker seine eigene optimale Spannung und seinen optimalen Strom ohne Querinterferenzen finden. Der 10-Panel-String arbeitet mit seiner Spitzenspannung. Der 6-Panel-Strang arbeitet mit seiner Spitzenspannung. Sie vermeiden Leistungseinbußen.
Der Ansatz mit mehreren Ausrichtungen erfasst die Morgen- und Nachmittagssonne mithilfe von Ost/West- oder Süd/West-Array-Aufteilungen. Sie weisen das Ost-Array dem MPPT 1 und das West-Array dem MPPT 2 zu. Ein PV-Wechselrichter mit mehreren Ausrichtungen erledigt dies perfekt.
Dadurch wird die Tagesproduktionskurve abgeflacht. Sie erhalten von 8.00 bis 18.00 Uhr eine konstante Stromversorgung, statt mittags einen massiven Anstieg. Es verhindert eine Spitzenbegrenzung während der Mittagserzeugung und maximiert die Tarifvorteile während der Nutzungsdauer, indem Strom später am Abend produziert wird.
Durch die Reihenverkabelung wird Plus mit Minus verbunden, um die Gesamtspannung des Strings zu erhöhen. Dadurch bleibt die Stromstärke niedrig. Eine niedrige Stromstärke ermöglicht dünnere Drahtstärken, z. B. 10 AWG, und reduziert den Spannungsabfall über große Entfernungen. Durch die hohe Spannung erreicht das Array bei schlechten Lichtverhältnissen schnell die Startschwelle des Wechselrichters.
Sie sind jedoch Risiken ausgesetzt. Das Überschreiten der maximalen Eingangsspannung des Wechselrichters bei kaltem Wetter führt zu einem katastrophalen Komponentenausfall. Aufgrund des negativen Temperaturkoeffizienten erzeugen Solarmodule bei kalten Temperaturen eine höhere Spannung. Sie müssen den Kaltwetter-Voc berechnen, bevor Sie die Saitenlänge endgültig festlegen.
Durch die Parallelverkabelung wird Plus mit Plus und Minus mit Minus verbunden, um den Gesamtstrom zu erhöhen. Dadurch wird die Spannung unter dem maximalen Schwellenwert gehalten und gleichzeitig die Gesamtzahl der Panels maximiert. Sie verwenden dies, wenn Sie die Spannungsgrenze erreichen, aber noch Platz für mehr Verstärker haben.
Y-Branch-Koppler dienen der Parallelschaltung im kleinen Maßstab direkt am Array. Ihre Strombelastbarkeit ist streng begrenzt. Für größere parallel geschaltete Arrays sind abgesicherte Combiner Boxes erforderlich, um den einzelnen String-Überstromschutz zu gewährleisten.
Sie müssen die strenge 30-A-Grenze für Standard-MC4-Steckverbinder beachten. Falsch berechnete Stromstärken führen zu einem hohen Risiko von schmelzenden Anschlüssen und thermischer Brandgefahr. Geben Sie an, wann Überstromschutzgeräte oder abgesicherte Anschlusskästen gesetzlich und technisch erforderlich sind, um diese Risiken zu mindern. Wenn Sie drei Stränge mit 11 Ampere parallel schalten, erhalten Sie 33 Ampere. Sie werden Standard-MC4-Stecker schmelzen.
Um das Clipping des Wechselrichters zu verhindern, muss das optimale Gleichstrom-Wechselstrom-Verhältnis berechnet werden. Eine geringfügige Beschneidung zur Mittagszeit der Sonne ist oft akzeptabel. Es ist wirtschaftlich sinnvoll, das DC-Array um 20 % zu überdimensionieren, um eine bessere Morgen- und Abendproduktion zu erreichen. Starkes Clipping weist auf unterdimensionierte Wechselrichtereingänge hin.
Um Verschattungsvariablen zu berücksichtigen, muss beurteilt werden, wie sich die starke Verschattung von Array A auf Array B auswirkt. Ein Schornsteinschatten, der sich über das Dach bewegt, ruiniert die Produktion. In schattigen Umgebungen sind Bypass-Dioden und unabhängige MPPTs erforderlich. Die Dioden ermöglichen, dass der Strom das schattierte Panel überspringt und den Rest der Kette aktiv hält.
Die Einhaltung der Hardware- und Verkabelungsvorschriften ist nicht verhandelbar. Bewerten Sie die Anforderungen an den Drahtquerschnitt anhand von Reihen- und Parallelkonfigurationen. Um Sicherheit und Konformität zu gewährleisten, müssen die Überlegungen des National Electrical Code zur schnellen Abschaltung und Doppelstrang-Isolierung strikt befolgt werden. Beschriften Sie alle Leitungen und Anschlüsse ordnungsgemäß.
A: Wenn der Wechselrichter über einen einzigen gemeinsamen MPPT verfügt, müssen beide Seiten in Bezug auf Spannung und Panelanzahl gleich sein. Wenn der Wechselrichter über unabhängige MPPTs verfügt, können die Stringlängen und Spannungen auf den Seiten unterschiedlich sein, ohne dass es zu Leistungseinbußen kommt.
A: Bei einem gemeinsam genutzten MPPT führt das kleinere oder leistungsschwächere Panel zu Engpässen im gesamten System und verringert die Gesamtleistungsabgabe. Unabhängige MPPTs isolieren die Fehlanpassung, sodass jeder String mit seinem eigenen maximalen Potenzial betrieben werden kann.
A: Die Aufteilung der Eingänge bietet Hardware-Redundanz, erhöht jedoch die Installationskosten, erfordert mehr Platz an der Wand und erhöht die Komplexität der Verkabelung. Eine einzelne Einheit mit zwei Eingängen ist im Allgemeinen kostengünstiger und für Wohnanwendungen einfacher zu installieren.
A: Ja, aber Sie müssen ein Gerät verwenden, das mit unabhängigen MPPTs ausgestattet ist. Dieser Aufbau verhindert, dass die schattige oder schräg angeordnete Anlage die Leistung der der Sonne zugewandten Anlage zu verschiedenen Tageszeiten beeinträchtigt.
A: Durch die Reihenschaltung wird die Spannung jedes Panels addiert. Diese höhere Gesamtspannung hilft dem System, die Mindestspannung zu erreichen, die erforderlich ist, um den Wechselrichter früher am Morgen zu aktivieren, und sorgt dafür, dass er später am Abend weiterläuft.
A: Addieren Sie die Leerlaufspannung aller in Reihe geschalteten Module. Wenden Sie dann den Temperaturkoeffizienten des Panels für die niedrigste erwartete historische Temperatur am Installationsort an, um die absolut maximale Kaltwetterspannung zu ermitteln.
A: Standard-MC4-Anschlüsse sind normalerweise für maximal 30 Ampere ausgelegt. Das Überschreiten dieser Grenze durch Parallelschaltung zu vieler Strings kann dazu führen, dass die Anschlüsse überhitzen, schmelzen und eine schwere Brandgefahr darstellen.
