Standardmäßige netzgebundene Solarsysteme weisen eine große Schwachstelle auf. Bei einem Ausfall des öffentlichen Stromnetzes fällt der Solarstrom komplett aus. Diese absichtliche Abschaltung verhindert eine Rückspeisung von Strom in stromlose Stromleitungen und schützt so die Mitarbeiter der Versorgungsbetriebe. Bei einem Ausfall bleibt Ihre Anlage jedoch völlig ohne Strom. Die Mode-Switching-Technologie löst diese Einschränkung, indem sie auch bei Netzunterbrechungen eine kontinuierliche Stromversorgung bereitstellt.
Die Verwaltung der Stromkontinuität stellt eine große technische Herausforderung dar. Der Übergang zwischen netzsynchroner Stromversorgung und unabhängiger Batterieversorgung erfordert eine präzise Spannungsanpassung und exakte Phasensynchronisierung. Um Geräteschäden zu verhindern und die elektrische Sicherheit zu gewährleisten, ist ein schnelles physisches Schalten erforderlich. Ein Wechselrichter muss diese Schritte innerhalb von Millisekunden fehlerfrei ausführen.
In dieser technischen Aufschlüsselung wird untersucht, wie diese Übergänge ablaufen. Wir analysieren die Hardwarekomponenten, die die Schaltgeschwindigkeit bestimmen, und zeigen Ihnen, wie Sie Übertragungsspezifikationen bewerten. Sie lernen, die richtige Ausrüstung für belastbare, kontinuierliche Energiesysteme auszuwählen.

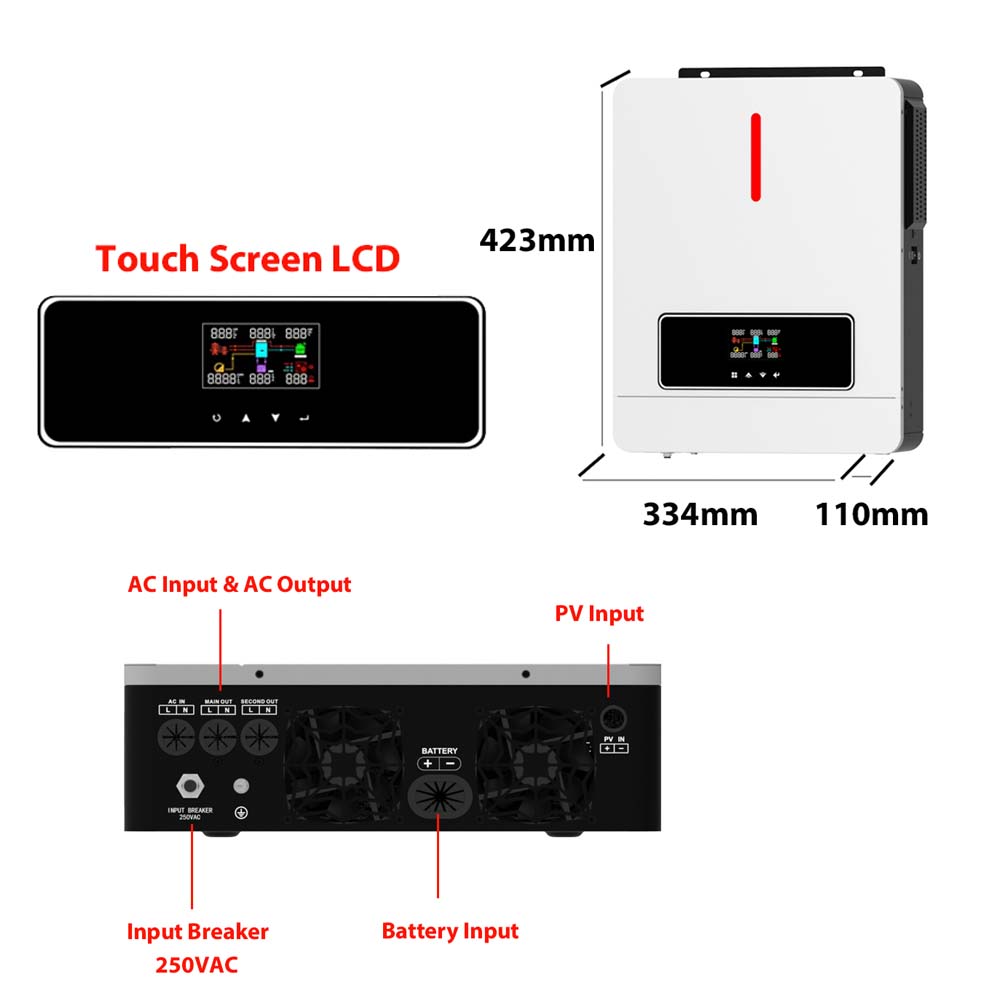

Ein netzunabhängiger Solarwechselrichter arbeitet in verschiedenen Modi, um den Energiefluss zu steuern. Jeder Modus erfordert spezifische interne Logik- und Hardwarekonfigurationen. Das System überwacht kontinuierlich die äußeren Bedingungen, um den geeigneten Betriebszustand zu ermitteln.
Im netzgekoppelten Modus arbeitet der Wechselrichter parallel zum öffentlichen Stromnetz. Es fungiert als Stromquelle. Der Wechselrichter muss perfekt zur Netzspannung und -frequenz passen. Dies wird mithilfe einer Phase-Locked-Loop-Schaltung (PLL) erreicht. Die PLL überwacht kontinuierlich die Nulldurchgänge der Netzwellenform. Es passt den internen Oszillator an, um den eingespeisten Strom genau an die Netzspannungsphase anzupassen.
Die Stromflusslogik priorisiert den lokalen Verbrauch. Das System leitet Solarenergie direkt an die aktiven elektrischen Verbraucher weiter. Zur Messung des Hausverbrauchs verwenden wir Stromwandler (CTs), die um die Hauptversorgungsleitungen geklemmt sind. Wenn die Solarproduktion den Lastbedarf übersteigt, lädt der Wechselrichter die Batteriebank. Sobald die Batterien ihre volle Kapazität erreicht haben, exportiert der Wechselrichter den verbleibenden überschüssigen, in Gleichstrom in Wechselstrom umgewandelten Strom in das öffentliche Stromnetz. Dieser Exportvorgang generiert häufig Net-Metering-Gutschriften.
In Ländern ohne Net Metering konfigurieren wir den Wechselrichter für Null-Export. Die CTs überwachen die Hauptleitungen und der Wechselrichter drosselt die Solarproduktion dynamisch, um sie genau an den Hausverbrauch anzupassen, sodass keine Wattleistung an den Versorger zurückfließt.
Moderne Wechselrichter nutzen programmierbare Logik und Time-of-Use-Algorithmen (TOU). Die Software diktiert die Energieprioritäten auf der Grundlage der Tarifpläne der Versorgungsunternehmen. Während der Spitzentarifzeiten führt das System eine Spitzenverschiebung durch. Es entlädt Batteriestrom, um lokale Lasten zu unterstützen. Dies verringert die Abhängigkeit von teurem Netzstrom. Außerhalb der Spitzenzeiten maximiert das System den Eigenverbrauch oder lädt die Batterien über günstigen Netzstrom auf. Der Wechselrichter schaltet dynamisch zwischen Netz- und Batteriestrom um, ohne dass ein Netzausfall erforderlich ist.
Bei einem Netzausfall geht der Wechselrichter in den Off-Grid-Modus. Es funktioniert nicht mehr als Stromquelle und wird zu einer Spannungsquelle. Es muss die Spannung und Frequenz des lokalen Mikronetzes selbstständig herstellen und aufrechterhalten.
Es gibt einen deutlichen Unterschied zwischen aktivem Islanding und einem Standby-Zustand. Beim aktiven Inselnetz bildet der Wechselrichter ein lokales Mikronetz. Es versorgt kontinuierlich ein dediziertes Backup-Panel mit Strom. Ein Standby-Zustand bedeutet, dass der Wechselrichter seinen AC-Ausgang vollständig abschaltet. Es bleibt inaktiv und hält die Batterien über Solarenergie aufgeladen, bis das Stromnetz wiederhergestellt ist.
Zum Aufbau des Mikronetzes greift der Wechselrichter auf einen internen Referenzoszillator zurück. Es nutzt Pulsweitenmodulation (PWM), um eine saubere 60-Hz- oder 50-Hz-Sinuswelle zu synthetisieren. Die interne Verarbeitungsschaltung erzeugt diese Wellenform ohne externe Netzreferenz. Die Spannungsregelung muss streng bleiben, um flackernde Lichter oder Gerätefehler zu verhindern.
Der netzunabhängige Betrieb ist vollständig auf lokale Energiereserven angewiesen. Der Wechselrichter gleicht die Lastanforderungen dynamisch aus, indem er den Solar-PV-Eingang und die Batterieentladung nutzt. Wenn eine starke Last eingeschaltet wird, entnimmt der Wechselrichter sofort mehr Strom aus den Batterien. Das System muss diese plötzlichen Lastspitzen ohne die unendliche Trägheit des Versorgungsnetzes bewältigen, um die Spannung zu stabilisieren.
Der Bypass-Modus bietet einen ausfallsicheren Mechanismus. Es stellt eine unterbrechungsfreie Stromversorgung der Lasten sicher, wenn die Wechselrichter-Hardware ausfällt. Bypass-Systeme nutzen interne Halbleiterschalter oder externe manuelle Drehschalter.
Interne Bypass-Schalter werden bei bestimmten Fehlerbedingungen automatisch aktiviert. Wenn beim Wechselrichter ein schwerwiegender interner Fehler, eine anhaltende Überlastung oder eine thermische Abschaltung auftritt, löst die interne Logik den Bypass aus. Das System leitet den eingehenden Netzwechselstrom direkt an die Ausgangslastklemmen weiter. Dadurch werden die Verarbeitungsschaltkreise, Transformatoren und Leistungsstufen des Wechselrichters vollständig umgangen.
Externe Bypass-Schalter ermöglichen eine manuelle Wartung. Techniker können den Stromfluss physisch umschalten, um den Wechselrichter vollständig zu umgehen. Dies ermöglicht eine sichere Isolierung, Aus- und Wiedereinschalten oder einen kompletten Hardware-Austausch. Die Anlage sorgt für eine kontinuierliche Netzstromversorgung, während die Solaranlage sicher stromlos bleibt.
| Betriebsmodus | Wechselrichterfunktion | Netzinteraktion | Primärleistungspriorität |
|---|---|---|---|
| Netzgebunden (interaktiv) | Aktuelle Quelle | Synchronisiert / Exportieren | Lokale Lasten > Batterie > Netz |
| Off-Grid (Insel) | Spannungsquelle | Physisch getrennt | Lokale Lasten > Batterie |
| Bypass (ausfallsicher) | Inaktiv/Passthrough | Direkter Anschluss an Lasten | Nur Netzstrom |
Wenn man versteht, wie ein Hybrid-Solarwechselrichter Übergänge bewältigt, wird die Komplexität moderner Leistungselektronik deutlich. Der Umschaltvorgang erfordert eine schnelle Erkennung, eine physische Trennung und eine präzise Synchronisierung.
Die Schaltsequenz beginnt mit der Netzausfallerkennung. Der Wechselrichter überwacht die Netzverbindung kontinuierlich auf Anomalien. Zu den technischen Auslösern zählen starke Spannungseinbrüche, schnelle Frequenzänderungen oder ein vollständiger Ausfall des Netzwechselstromsignals. Fortschrittliche Erkennungsalgorithmen nutzen Rate of Change of Frequency (ROCOF) und Vektorverschiebungsmessungen, um Netzinstabilität sofort zu erkennen. Wir sehen dies im Feld, wenn lokale Transformatoren kaputt gehen; Der Wechselrichter erkennt den Spannungsabfall, bevor die Lichter überhaupt flackern.
Anti-Islanding ist eine strenge regulatorische Anforderung. Standards wie UL 1741 und IEEE 1547 schreiben diese Sicherheitsfunktion vor. Wenn der Wechselrichter einen Netzausfall erkennt, muss er sich innerhalb von Sekundenbruchteilen abschalten. Dadurch wird verhindert, dass der Wechselrichter Strom in ein totes Netz zurückspeist. Durch die Rückspeisung besteht für die Leitungsarbeiter, die die ausgefallenen Leitungen reparieren, ein tödliches Stromschlagrisiko.
Die physische Trennung erfolgt über ein Umschaltrelais oder ein Schütz. Diese Komponente unterbricht physisch die elektrische Verbindung zwischen dem Wechselrichterausgang und dem öffentlichen Stromnetz. Hochwertige Systeme nutzen robuste elektromechanische Schütze gepaart mit Halbleiterkomponenten zur Lichtbogenunterdrückung.
Interne Transferschalter befinden sich direkt auf der Leiterplatte des Wechselrichters. Sie verwalten den Übergang für dedizierte Unterpanels. Diese internen Relais verarbeiten typischerweise einen Durchgangsstrom von 40 A bis 60 A. Externe automatische Transferschalter (ATS) bewältigen viel größere Lasten. Ein ATS befindet sich zwischen dem Hauptverbrauchszähler und der Hauptschalttafel. Dadurch wird die gesamte Anlage physisch vom Netz getrennt, sodass der Wechselrichter das gesamte Haus sicher mit Strom versorgen kann.
Die Rückkehr zur Netzversorgung erfordert eine sorgfältige Ausführung. Der Wechselrichter kann das Umschaltrelais nicht blind schließen, wenn die Netzspannung wiederkehrt. Eine phasenverschobene erneute Verbindung würde zu massiven Übergangsströmen führen, die möglicherweise den Wechselrichter zerstören und Haushaltsgeräte beschädigen könnten.
Das System leitet eine strikte Warte- und Überprüfungsphase ein. Regulatorische Standards erfordern in der Regel ein Beobachtungsfenster von 1 bis 5 Minuten. Der Wechselrichter überwacht das Netz, um sicherzustellen, dass Spannung und Frequenz stabil bleiben. Dadurch wird verhindert, dass sich das System während des intermittierenden Gittersputterns erneut verbindet.
Sobald sich das Netz als stabil erweist, beginnt der Wechselrichter mit der Phasensynchronisation. Der interne Oszillator nimmt Mikroanpassungen an seiner erzeugten Sinuswelle vor. Es beschleunigt oder verlangsamt langsam seine Frequenz. Es richtet seine Wellenformspitzen und Nulldurchgänge perfekt auf die Gitterwellenform aus. Erst wenn die Phasen vollständig blockiert sind, sendet die Logiksteuerung das Signal zum Schließen des Schützes.
Bei der Auswahl eines Notstrom-Solarwechselrichters bestimmen Übertragungszeitmetriken die Systemleistung. Die Geschwindigkeit des Übergangs bestimmt, welche Gerätetypen den Ausfall ohne Unterbrechung überstehen.
Die Übertragungszeit misst die Verzögerung zwischen dem Netzausfall und der Wiederherstellung der batteriegespeisten Wechselstromversorgung. Eine standardmäßige 60-Hz-Wechselstromwellenform durchläuft alle 16,6 Millisekunden einen vollständigen Zyklus. Industriestandards unterteilen Transferzeiten in zwei Hauptkategorien.
Wechselrichter mit unterbrechungsfreier Stromversorgung (USV) erreichen Übertragungszeiten von unter 10 Millisekunden. Dieser Übergang erfolgt in weniger als einem halben Zyklus der Wechselstromwellenform. Standard-Notstromversorgungs-Wechselrichter (EPS) weisen typischerweise Übertragungszeiten von 20 Millisekunden oder mehr auf. Dieser langsamere Übergang erstreckt sich über mehr als einen vollständigen Wechselstromzyklus.
Eine Stromlücke von 20 ms führt zu erheblichen Betriebsproblemen für empfindliche Elektronik. Die meisten Computer-Netzteile enthalten interne Kondensatoren, die dafür ausgelegt sind, die Ladung etwa 15 bis 20 Millisekunden lang zu halten. Übersteigt die Übertragungszeit diese Haltezeit, sinkt die Spannung auf Null.
Desktop-Computer werden hart neu gestartet. Server unterbrechen aktive Verbindungen und möglicherweise beschädigte Daten. Medizinische Geräte können Fehlercodes auslösen und erfordern ein manuelles Zurücksetzen. Smart-Home-Automatisierungs-Hubs verlieren möglicherweise die Verbindung zum Netzwerk. Bei der Bewertung eines Wechselrichters muss die Übertragungszeit an die spezifische Empfindlichkeit der vorgesehenen Notstromlasten angepasst werden. Wenn Sie ein Heimbüro oder kritische Server betreiben, ist eine Übertragungszeit von unter 10 ms obligatorisch.
Das Umschalten der Modi stellt eine große Herausforderung dar, wenn schwere Motorlasten laufen. Klimakompressoren, Brunnenpumpen und große Elektrowerkzeuge erfordern zum Starten enorme Einschaltströme. Dies wird als Locked Rotor Amps (LRA) bezeichnet. Der LRA kann fünf- bis siebenmal höher sein als die Running Load Amps (RLA).
Wenn das Netz ausfällt, muss der Wechselrichter diesen Stoßstrom sofort liefern, um den Motor am Laufen zu halten. Wenn der Motor während des Übergangs blockiert, fordert er seine volle LRA vom Wechselrichter. Sie müssen die Dauerausgangsleistung im Vergleich zur Spitzenstoßleistung im netzunabhängigen Modus bewerten. Ein Wechselrichter liefert möglicherweise kontinuierlich 5 kW, benötigt jedoch 5 Sekunden lang eine Stoßleistung von 10 kW, um eine laufende Brunnenpumpe erfolgreich umzustellen.
Wir installieren häufig Softstarter an HVAC-Geräten, um diesen Einschaltstrombedarf zu reduzieren. Ein Softstarter erhöht die Spannung schrittweise und senkt so die LRA um bis zu 60 %. Diese Modifikation schützt die Wechselrichterkomponenten und verhindert, dass das Batterie-BMS während des Übergangs eine Überstromabschaltung auslöst.
| Gerätetyp | Toleranz gegenüber Leistungslücke | Empfohlene Übertragungszeit | Möglicher Fehlermodus |
|---|---|---|---|
| Desktop-Computer / Server | Niedrig (15 ms Überbrückung) | < 10 ms (USV-Qualität) | Harter Neustart, Datenbeschädigung |
| Medizinische Geräte (CPAP, Monitore) | Niedrig | < 10 ms (USV-Qualität) | Fehlercodes, Abschaltung |
| LED-Beleuchtung | Medium | < 20 ms (EPS-Klasse) | Sichtbares Flackern |
| HVAC / Brunnenpumpen | Hoch | < 50ms | Motorstillstand, hoher Einschaltstrombedarf |
Selbst bei fortgeschrittener Automatisierung erfordert ein netzunabhängiger Wechselrichter manuelle Übersteuerungsfunktionen. Das Verständnis beider Protokolle gewährleistet einen sicheren Betrieb und ordnungsgemäße Wartungsverfahren.
Moderne Hybridsysteme verarbeiten Übergänge vollständig über die integrierte Logiksteuerung. Der automatisierte Prozess erfordert keinerlei menschliches Eingreifen. Die Spannungssensoren erkennen den Ausfall. Die Logikplatine löst das Übertragungsrelais aus. Der DSP (Digital Signal Processor) schaltet die Leistungsstufe vom Stromquellen- in den Spannungsquellenmodus um. Das Batteriemanagementsystem erhöht den Entladestrom. Diese gesamte Sequenz wird in Millisekunden ausgeführt und versorgt den Endbenutzer kontinuierlich mit Strom.
Die manuelle Umschaltung bleibt eine obligatorische Funktion für die Systemwartung. Techniker müssen Firmware-Updates durchführen, Verkabelungsfehler beheben oder defekte Komponenten austauschen. Durch manuelle Trennschalter kann das Personal den Wechselrichter abschalten, ohne dass die Stromversorgung zum Hauptschaltschrank der Anlage unterbrochen wird.
Die Durchführung eines sicheren manuellen Ein-/Ausschaltvorgangs erfordert eine strikte Schritt-für-Schritt-Anleitung. Eine falsche Reihenfolge führt zu gefährlichen Gleichstromlichtbögen und beschädigt die internen Kondensatoren. Befolgen Sie diese Standardsequenz:
Ein unsachgemäßes Systemdesign macht die Vorteile schneller Übertragungszeiten zunichte. Die Implementierung eines Hybridsystems erfordert die strikte Einhaltung elektrischer Vorschriften und der Übereinstimmung der Komponenten.
Architektonische Kompromisse bestimmen den Installationsprozess. Das Leiten aller Anlagenlasten über den internen Transferschalter eines Wechselrichters ist normalerweise nicht möglich. Für die meisten internen Relais gelten strenge Grenzwerte für die Durchgangsstromstärke, die typischerweise auf 50 A oder 60 A begrenzt ist. Ein Standard-Hauptpanel für Privathaushalte wird mit 200 A betrieben.
Der Versuch, 200 A durch ein 50 A-Relais zu leiten, führt zum Schmelzen des Schützes und zur Zerstörung des Wechselrichters. Daher ist die Installation eines speziellen Unterschaltfelds für kritische Lasten erforderlich. Elektriker verlegen wichtige Stromkreise von der Hauptschalttafel zu dieser Unterschalttafel. Der Wechselrichter versorgt nur das Unterpanel mit Strom. Diese Architektur verhindert Systemüberlastungen während eines Ausfalls und stellt sicher, dass der Wechselrichter innerhalb seiner thermischen Grenzen bleibt.
Wenn der Wechselrichter vom Netz getrennt wird, muss er häufig eine neue Verbindung zwischen Neutralleiter und Erde herstellen, um die elektrischen Vorschriften zu erfüllen und sicherzustellen, dass die Leistungsschalter bei einem Fehler auslösen. High-End-Wechselrichter verfügen über ein internes NG-Bonding-Relais, das automatisch schließt, wenn die Netzspannung abfällt, und öffnet, wenn die Netzspannung wiederhergestellt ist. Wenn dies bei der Installation nicht berücksichtigt wird, führt dies zu schwebenden Neutralleitern, die unregelmäßige Spannungsschwankungen verursachen und empfindliche Geräte beschädigen.
Batterieengpässe sind ein Hauptrisiko bei der Implementierung. Der Wechselrichter kann im Off-Grid-Betrieb nur so viel Spitzenstrom liefern, wie die Batteriebank zulässt. Jede Lithiumbatterie enthält ein Batteriemanagementsystem (BMS). Das BMS erzwingt strenge Grenzwerte für die sofortige Entladung, um ein thermisches Durchgehen zu verhindern.
Wenn Sie einen 8-kW-Wechselrichter installieren, ihn aber mit einer einzelnen Batterie koppeln, deren BMS die Entladung auf 100 A bei 48 V (4,8 kW) begrenzt, fällt das System bei einem starken Lastübergang aus. Der Wechselrichter versucht, 8 kW zu ziehen, das BMS erkennt ein Überstromereignis und die Batterie schaltet sich ab. Sie müssen die Gesamtentladekapazität der Batteriebank so dimensionieren, dass sie mit der Spitzenstoßleistung des Wechselrichters übereinstimmt oder diese übertrifft. Wir verwenden geschlossene Kommunikationskabel zwischen dem Wechselrichter und dem BMS, um sicherzustellen, dass diese Grenzwerte automatisch synchronisiert werden.
Der Kauf nicht konformer Hardware birgt erhebliche rechtliche und finanzielle Risiken. Versorgungsunternehmen regeln streng, welche Geräte an ihr Netz angeschlossen werden. Um die Verbindungsprüfungen bestehen zu können, muss ein Wechselrichter über die entsprechenden Zertifizierungen verfügen.
Achten Sie auf die Zertifizierungen UL 1741 SA (Supplement A) oder SB (Supplement B). Diese Standards überprüfen die Anti-Islanding-Fähigkeiten und erweiterten Netzunterstützungsfunktionen des Wechselrichters. In vielen Ländern ist die Einhaltung von IEEE 1547 ebenfalls obligatorisch. Die Installation nicht zertifizierter Hardware führt zu fehlgeschlagenen Inspektionen, der Ablehnung von Verbindungsvereinbarungen und möglichen Bußgeldern seitens des Energieversorgers.
A: Standardmäßige netzgebundene Wechselrichter schalten sich bei Netzausfällen vollständig ab, um eine gefährliche Rückspeisung in die Stromleitungen zu verhindern. On-Off-Grid-Modelle (Hybridmodelle) verfügen über interne Transferschalter. Sie isolieren sich physisch vom toten Netz und nutzen Batteriestrom, um den sicheren Betrieb lokaler Verbraucher während des Stromausfalls aufrechtzuerhalten.
A: Hochwertige Hybridmodelle führen den Übergang in weniger als 10 bis 20 Millisekunden durch. Diese hohe Schaltgeschwindigkeit ist schnell genug, um Desktop-Computer, Netzwerk-Router und Haushaltsbeleuchtung ohne spürbare Unterbrechungen, Flackern oder harte Neustarts am Laufen zu halten.
A: Der Bypass-Modus ist eine ausfallsichere Funktion, die den eingehenden Strom aus dem öffentlichen Stromnetz direkt an die Schalttafel des Hauses weiterleitet. Es umgeht die interne Elektronik des Wechselrichters vollständig. Dies gewährleistet eine kontinuierliche Stromversorgung Ihrer Lasten, wenn die Wechselrichter-Hardware ausfällt, überlastet ist oder eine manuelle Wartung durch einen Techniker erfordert.
A: Leiten Sie zunächst ein Herunterfahren der Software ein. Drehen Sie den DC-Solarschalter in die Position OFF. Schalten Sie den Batterietrennschalter aus. Zum Schluss schalten Sie den AC-Trennschalter auf OFF. Warten Sie fünf Minuten, bis sich die internen Hochspannungskondensatoren entladen haben. Kehren Sie genau diese Reihenfolge um, um das System wieder sicher einzuschalten.
A: Dies hängt von der kontinuierlichen AC-Ausgangsleistung des Wechselrichters und seiner internen Durchgangsstrombegrenzung ab. Die meisten Wechselrichter für Privathaushalte erfordern ein spezielles Unterschaltfeld für kritische Lasten. Eine echte Sicherung für das ganze Haus erfordert normalerweise die Parallelschaltung mehrerer Wechselrichter und die Installation eines externen automatischen Übertragungsschalters (ATS), um 200-A-Lasten zu bewältigen.
A: Der Wechselrichter überwacht kontinuierlich den Netzanschluss auf stabile Spannung und Frequenz. Sobald es die Netzstabilität für einen vorgeschriebenen festgelegten Zeitraum, normalerweise 1 bis 5 Minuten, überprüft, synchronisiert es seine interne Wechselstromwellenform mit dem Netz und schließt das Übertragungsrelais, um die Verbindung wiederherzustellen.
A: Viele moderne Hybrid-Wechselrichter verfügen über eingebaute Übertragungsrelais, die speziell für die Subpanel-Sicherung konzipiert sind. Wenn Sie jedoch beabsichtigen, die gesamte Hauptschalttafel abzusichern, benötigen Sie einen externen automatischen Transferschalter oder ein spezielles intelligentes Energie-Gateway, um die höhere Stromstärke sicher zu bewältigen.
