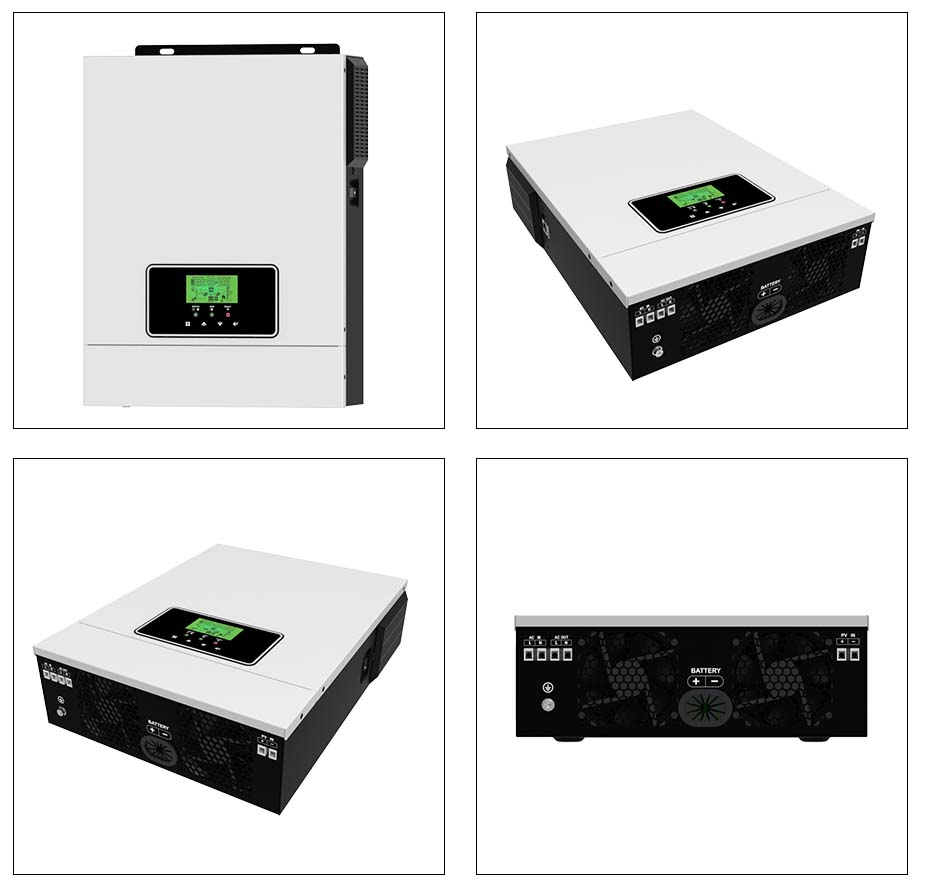

Der Betrieb eines zuverlässigen netzunabhängigen oder hybriden Stromversorgungssystems erfordert eine präzise Kontrolle darüber, wie Energie aus externen Quellen bezogen wird. Eine Fehlkonfiguration des AC-Ladestroms ist eine Hauptursache für ausgelöste Leistungsschalter, blockierte Generatoren und eine beschleunigte Batterieverschlechterung. Wenn ein Solarwechselrichter-Ladegerät an eine Wechselstromquelle wie das Stromnetz oder einen Notstromgenerator angeschlossen wird, beendet es den Wechselrichterbetrieb und wechselt in den Durchgangs- und Lademodus. Facility Manager und Systemdesigner müssen die Versorgung aktiver Wechselstromlasten mit der sicheren Weiterleitung des Reststroms zur Batteriebank vereinbaren, ohne die maximale Kapazität der Eingangsquelle zu überschreiten. In diesem Leitfaden werden die mathematischen Umrechnungen, Hardwareeinschränkungen, Softwareparameter und Multi-Source-Konfigurationen aufgeschlüsselt, die zur korrekten Berechnung und Einstellung des AC-Ladestroms für optimale Systemstabilität und Batterielebensdauer erforderlich sind.
Um die Ladeparameter genau einzustellen, müssen Bediener zunächst die internen Schaltmechanismen der Geräte verstehen. Moderne Wechselrichterladegeräte wandeln den Gleichstrom nicht um und laden die Batterien nicht gleichzeitig. Sie arbeiten in unterschiedlichen Zuständen, die durch das Vorhandensein eines qualifizierten Wechselstromeingangs bestimmt werden. Wenn Sie eine externe Stromquelle anschließen, durchläuft die interne Schaltung eine bestimmte Qualifikations- und Synchronisierungssequenz, bevor der Ladevorgang beginnt.
Wenn ein Wechselrichter-Ladegerät eine stabile Wechselspannung und -frequenz vom Netz oder einem Generator erkennt, leitet es einen Qualifizierungsprozess ein. Die Steuerplatine überwacht die eingehende Sinuswelle, um sicherzustellen, dass Spannung und Frequenz innerhalb akzeptabler programmierter Fenster fallen. Sobald die Eingangsleistung als sauber gilt, synchronisiert der Wechselrichter seinen internen AC-Ausgang, um ihn an die Phase der eingehenden Quelle anzupassen. Nach der Synchronisierung schließt der interne Umschalter (ein Hochleistungsrelais oder Schütz). Durch diese Aktion wird der AC-Eingang direkt mit den AC-Ausgangslasten verbunden, wobei die Wechselrichterschaltung in einem Zustand, der als Durchgangsmodus bezeichnet wird, vollständig umgangen wird.
Beim Pass-Through kehrt der interne bidirektionale Konverter seine Funktion um. Anstatt den Gleichstrom der Batterie in Wechselstrom umzuwandeln, richtet es den eingehenden Wechselstrom in Gleichstrom um, um die Batteriebank aufzuladen. Der gesamte von der Quelle entnommene Wechselstrom ist die Summe der aktiven Wechselstromlasten und der vom Batterieladegerät verbrauchten Leistung. Wenn Ihre Lasten 15 Ampere ziehen und das Ladegerät 10 Ampere, erkennt die Quelle einen Stromverbrauch von 25 Ampere. Die Verwaltung dieser kombinierten Auslosung ist der Hauptgrund dafür, dass AC-Eingangsbeschränkungen bestehen.
Die meiste Hardware verfügt über einen physischen Wahlschalter mit Positionen, die normalerweise mit „Ein“, „Aus“ und „Nur Ladegerät“ gekennzeichnet sind. Wenn Sie das Gerät in der Position „Ein“ belassen, kann automatisch zwischen Umkehrung und Laden umgeschaltet werden. Die Verwendung des Modus „Nur Ladegerät“ ist in bestimmten netzunabhängigen Szenarien äußerst praktisch. Wenn die Wechselstromquelle unerwartet ausfällt – etwa weil der Generator keinen Kraftstoff mehr hat – schaltet ein Gerät im „Nur Ladegerät“-Modus einfach den Wechselstromausgang ab, anstatt auf Batteriestrom umzusteigen. Dadurch wird verhindert, dass der Wechselrichter eine leere Batteriebank entlädt, um schwere Lasten zu versorgen, während der Standort unbeaufsichtigt ist.
Systementwickler können bei einem 100-Ampere-Gleichstromladegerät nicht davon ausgehen, dass es 100 Ampere aus der Wechselstromquelle zieht. Wechselstrom-Eingangsstrom und Gleichstrom-Ladestrom arbeiten bei sehr unterschiedlichen Spannungen. Sie müssen die Gesamtwattzahl berechnen und den Umwandlungswirkungsgrad der internen Transformator- und Gleichrichterschaltungen berücksichtigen.
Stellen Sie sich eine Installation vor, bei der Sie 20 A Wechselstrom bei 120 V ausschließlich zum Laden bereitstellen. Die Rechnung lässt sich wie folgt aufschlüsseln: 20 A × 120 V ergeben 2.400 W Wechselstromleistung. Unter der Annahme eines standardmäßigen Umwandlungswirkungsgrads von 90 % steht Ihnen eine Gleichstromleistung von 2.160 W zur Verfügung. Teilen Sie dies durch die Hauptladespannung der Batterie – zum Beispiel 58,4 V für ein 48-V-System – und Sie erhalten einen maximalen Gleichstrom-Ladestrom von etwa 37 A. Das Ziehen von 20 Ampere aus einer 120-V-Steckdose ergibt etwa 37 Ampere Gleichstrom-Ladestrom für eine 48-V-Batteriebank.
| AC-Eingangszuordnung, | AC-Spannung, | angenommener Wirkungsgrad | , DC-Systemspannung, | resultierender DC-Ladestrom, |
|---|---|---|---|---|
| 10 Ampere | 120V | 90 % | 12 V (14,4 V Masse) | 75 Ampere Gleichstrom |
| 15 Ampere | 120V | 90 % | 24 V (28,8 V Masse) | 56 Ampere Gleichstrom |
| 20 Ampere | 240V | 92 % | 48 V (58,4 V Masse) | 75 Ampere Gleichstrom |
| 30 Ampere | 240V | 92 % | 48 V (58,4 V Masse) | 113 Ampere Gleichstrom |
Wechselrichter-Ladegeräte unterliegen strengen physikalischen Grenzen, die auf der Größe ihres internen Transformators, den Kupferwicklungen und der Kühlkörperkapazität basieren. Ein Gerät kann physisch in der Lage sein, maximal 100 A Gleichstrom auszugeben. Die benutzerdefinierten Softwaregrenzen bestimmen die tatsächliche Betriebsobergrenze. Sie müssen die Softwarebegrenzung so programmieren, dass das schwächste Glied in Ihrer spezifischen Installation berücksichtigt wird, sei es die Generatorgröße, die Stromstärke des Kabelquerschnitts oder die Spezifikationen des Batterieherstellers. Wenn diese Softwaregrenzen nicht richtig eingestellt werden, wird die Hardware gezwungen, mit ihrem absoluten Maximum zu laufen, was zu einer thermischen Abschaltung oder zum Auslösen externer Leistungsschalter führt.
Um die richtigen Stromgrenzen festzulegen, müssen mehrere externe Faktoren bewertet werden. Sie müssen die Kapazität der Wechselstromquelle gegen die physikalischen Akzeptanzgrenzen der Batteriebank abwägen. Bei der Dimensionierung der Eingangsparameter für ein Wechselstrom- und Solarbatterieladegerät hängt die Konfiguration vollständig von der Art der an die Eingangsanschlüsse angeschlossenen Quelle ab.
Moderne Stromversorgungssysteme nutzen oft mehrere Wechselstromquellen und erfordern unabhängige Strombegrenzungen für jeden Anschlusspunkt.
Beim Anschluss an das Stromnetz ist der Hauptengpass der dedizierte Abzweigschutzschalter im Hauptschaltschrank. Der National Electrical Code (NEC) schreibt vor, dass Dauerlasten – definiert als Lasten, die drei Stunden oder länger laufen, einschließlich Batterieladung – 80 % der Nennleistung des Leistungsschalters nicht überschreiten dürfen. Wenn Ihr Wechselrichter fest an einen 30-A-Leistungsschalter angeschlossen ist, muss die maximale AC-Eingangsgrenze in der Software auf 24 A eingestellt werden. Bei einer Einstellung von 30 A ist eine Fehlauslösung während der Hauptladephase garantiert, da sich das Thermoelement des Leistungsschalters mit der Zeit erwärmt.
Für Generatoren ist eine deutlich strengere Leistungsreduzierung erforderlich als für den Anschluss an das öffentliche Stromnetz. Sie müssen die kontinuierliche Ausgangsleistung des Generators beurteilen, nicht seine Spitzen- oder Stoßleistung. Wenn Sie den AC-Grenzwert so einstellen, dass er mit der Spitzenleistung des Generators übereinstimmt, gerät der Motor unter der Dauerlast der Massenladung ins Stocken. Diese mechanische Belastung führt dazu, dass die Frequenz des Generators unter 60 Hz oder 50 Hz sinkt. Das Wechselrichterladegerät erkennt diesen Frequenzabfall, klassifiziert den Strom als verschmutzt und öffnet den Übertragungsschalter, um die Lasten zu schützen, wodurch die Wechselstromquelle vollständig unterdrückt wird. Begrenzen Sie die AC-Eingangsgrenze immer auf 80 % bis 85 % der Dauerleistung des Generators, um Spielraum für die Reaktion des Motorreglers auf plötzliche Laständerungen zu lassen.
Die Wechselstromquelle ist nur die halbe Miete. Sie müssen darauf achten, wie schnell die Batteriebank sicher Energie aufnehmen kann. Dies wird in C-Raten gemessen, wobei 1C der gesamten Amperestundenkapazität der Batterie entspricht.
Bei Installationen, bei denen mehrere Wechselrichter-Ladegeräte parallel oder mit Split-Phase-Verkabelung verwendet werden, ist eine kumulative Berechnung erforderlich. AC-Eingangsgrenzen und DC-Ladeströme vervielfachen sich im gesamten System. Wenn Sie zwei Wechselrichter haben, die jeweils für die Ausgabe von 85 A Gleichstrom programmiert sind, liefern sie zusammen 170 A Gleichstrom an die Batteriebank. Sie müssen sicherstellen, dass das BMS der Batterie und die DC-Sammelschienen diesen kombinierten Strom verarbeiten können. Der gesamte Wechselstromverbrauch wird sich verdoppeln, was einen größeren Generator oder einen Netzanschluss mit höherer Leistung erfordert. In Master/Slave-Konfigurationen bestimmt die Master-Einheit normalerweise die gesamte AC-Eingangsgrenze und teilt die Ladelast gleichmäßig auf die Slave-Einheiten auf.
Fortschrittliche Wechselrichter-Ladegeräte verfügen über eine dynamische AC-Eingangsbegrenzung, die oft als Power Sharing oder PowerAssist bezeichnet wird. Diese Funktion überwacht den gesamten Wechselstrom, der durch die internen Stromwandler des Geräts fließt. Wenn Sie die AC-Eingangsgrenze auf 30 A einstellen und Ihre Haushaltsgeräte plötzlich 25 A verbrauchen, drosselt der Wechselrichter das interne Batterieladegerät automatisch auf 5 A. Dieses dynamische Routing priorisiert aktive Wechselstromlasten und verhindert, dass die kombinierte Entnahme von Geräten und das Laden den Quellenschalter auslöst. Wenn die Geräte ausgeschaltet werden, fährt das Ladegerät wieder hoch, um die vollen 30 A zu nutzen.
Lithium-Eisenphosphat-Batterien (LiFePO4) verhalten sich anders als herkömmliche Blei-Säure-Batterien. Ihre einzigartigen elektrochemischen Eigenschaften erfordern spezielle Konfigurationsstrategien auf Wechselrichterebene. Bei der Konfiguration eines Wechselrichterladegeräts für Lithiumbatterien müssen die Spannungs- und Stromparameter des Herstellers strikt eingehalten werden, um Systemsperren zu verhindern.
Die Systemkonfiguration hängt stark davon ab, wie die Batterie mit der Wechselrichter-Hardware kommuniziert.
Der Innenwiderstand von Lithiumbatterien ist außergewöhnlich niedrig. Im Gegensatz zu Blei-Säure-Batterien, deren Stromaufnahme mit steigender interner Spannung natürlich abnimmt, zieht eine Lithium-Batterie den maximal verfügbaren Strom bis zu einem Ladezustand von fast 98 %. Wenn Sie die AC-Ladegrenze nicht strikt festlegen, läuft das Gerät stundenlang mit maximaler Kapazität. Diese längere starke Belastung kann den internen Transformator des Wechselrichters überhitzen, die Kühlventilatoren überlasten und externe Generatoren stark belasten. Sie müssen einen harten DC-Ladegrenzwert festlegen, der die Dauerleistung der internen Komponenten des Wechselrichters berücksichtigt.
Durch die Kombination des richtigen AC-Ladestroms mit präzisen Spannungseinstellungen werden plötzliche Systemabschaltungen verhindert. Sie müssen im Einstellungsmenü den richtigen Lithium-Ladealgorithmus auswählen. Lithium-Profile verwenden eine zweistufige Konstantstrom-/Konstantspannungskurve (CC/CV), wodurch die für Blei-Säure verwendete Ausgleichsphase entfällt. Eine zu hohe Einstellung der Bulk- und Absorptionsspannung führt selbst bei korrekter Strombegrenzung zu einer BMS-Hochspannungsabschaltung. Wenn ein BMS bei hoher Ladung abschaltet, entsteht eine massive Spannungsspitze am DC-Bus, die die Kondensatoren des Wechselrichters dauerhaft beschädigen kann. Die Erhaltungsspannung wird bei Lithium-Chemikalien oft sehr niedrig eingestellt oder ganz deaktiviert, um einen Mikrozyklus der Zellen zu verhindern.
Befolgen Sie diesen systematischen Ansatz, um die Ladeparameter an jedem Standard-Inverter-Ladegerät richtig zu konfigurieren. Das Überspringen dieser Schritte führt zu nicht übereinstimmenden Komponenten und einer unzuverlässigen Stromversorgung.
| Parameter | Blei-Säure (AGM/überflutet) | Lithium (LiFePO4) | Primäre Einschränkung |
|---|---|---|---|
| Max. DC-Laderate | 0,15 °C – 0,2 °C | 0,5 °C – 1,0 °C | Grenzen der Batteriechemie |
| Ladekurvenprofil | 3-stufig (Bulk, Absorb, Float) + Ausgleich | 2-stufig (CC/CV) + Float (optional) | BMS-Überspannungsschutz |
| AC-Eingangsgrenze des Generators | 80 % der kontinuierlichen Bewertung | 80 % der kontinuierlichen Bewertung | Generatormotorkapazität |
| Aktuelles Tapering-Verhalten | Allmähliche Verjüngung während der Absorption | Zieht maximalen Strom, bis er fast voll ist | Wärmekapazität des Wechselrichters |
Selbst bei korrekten mathematischen Berechnungen führen reale Betriebsvariablen zu Systeminstabilität. Die Antizipation dieser Risiken gewährleistet eine kontinuierliche Stromversorgung und schützt teure Hardwarekomponenten.
In vielen Systemen fungiert die Einstellung „Max. AC-Eingangsstrom“ als Master-Überschreibung. Wenn Sie diesen Grenzwert zu niedrig einstellen, um schwere Wechselstromlasten zu bewältigen, priorisiert der Wechselrichter die Lasten und reduziert die Batterieladerate auf Null. Wenn die Belastungen bestehen bleiben, werden die Batterien nie aufgeladen, sodass der Standort gefährdet ist, wenn die Wechselstromquelle entfernt wird. Berechnen Sie Ihren Grundlastbedarf genau. Nutzen Sie dynamische Stromverteilungsfunktionen und stellen Sie sicher, dass Ihre Wechselstromquelle ausreichend dimensioniert ist, um sowohl die Grundlast als auch das gleichzeitige Laden zu bewältigen.
Kontinuierliches Laden mit hoher Stromstärke erzeugt erhebliche Wärme im Gehäuse des Wechselrichters. Wenn die Umgebungstemperatur im Batterieschuppen oder Hauswirtschaftsraum hoch ist, erkennen die internen Thermistoren übermäßige Hitze. Der Wechselrichter reduziert automatisch den Ladestrom, um seine Siliziumkomponenten zu schützen, wodurch sich die Generatorlaufzeiten unerwartet verlängern. Sorgen Sie für ausreichende Belüftung rund um das Gerät, halten Sie die im Handbuch angegebenen ausreichenden Abstände ein und installieren Sie aktive Kühlventilatoren im Hauswirtschaftsraum, um die Umgebungstemperatur unter 25 °C zu halten.
Wenn der Wechselstrom-Ladestrom zu hoch eingestellt ist, führt die plötzliche Belastung dazu, dass der Generatormotor blockiert und seine Hz-Leistung verändert wird. Der Wechselrichter erkennt diese Frequenzverschiebung als fehlerhaften Strom und trennt das interne Relais, um nachgeschaltete Geräte zu schützen. Setzen Sie die 85 %-Generator-Derating-Regel strikt durch. Nutzen Sie die Einstellung „Schwacher Wechselstrom“ oder „Großer Frequenzbereich“ in der Software des Wechselrichters, um die Toleranz gegenüber Frequenzschwankungen und totaler harmonischer Verzerrung (THD) durch mechanische Generatoren zu erhöhen.
In netzunabhängigen Konfigurationen speisen das AC-Ladegerät und die MPPT-Solarladeregler häufig gleichzeitig Strom in die Batterie. Wenn beide Quellen mit maximaler Kapazität laufen, können sie die maximale C-Rate des Akkus überschreiten. Konfigurieren Sie im Wechselrichtermenü Ladeprioritätseinstellungen wie „Solar First“ oder „Utility First“. Sie können die Hauptspannung des AC-Ladegeräts auch etwas niedriger als die Hauptspannung des MPPT-Controllers einstellen. Dieser Spannungsversatz zwingt das System dazu, Solarstrom zu priorisieren, wodurch das AC-Ladegerät auf natürliche Weise gedrosselt wird, wenn die Sonne aufgeht.
A: Der kombinierte Stromverbrauch der AC-Durchgangslasten und des AC-Ladestroms übersteigt die Dauernennleistung des Generators. Die AC-Eingangsgrenze muss gesenkt werden, idealerweise auf 80–85 % der Dauerleistung des Generators, um zu verhindern, dass der Leistungsschalter unter Dauerlast auslöst.
A: Verwenden Sie die Formel: Wechselstromstärke × Wechselspannung = Watt. Dann ist Watt ÷ DC-Batteriespannung = DC-Ampere. Ziehen Sie etwa 10–15 % von der endgültigen Zahl ab, um interne Verluste bei der Umwandlungseffizienz im Wechselrichter zu berücksichtigen.
A: Lithiumbatterien akzeptieren normalerweise einen Ladestrom von 0,5 °C bis 1,0 °C. Der AC-Ladestrom muss berechnet werden, um sicherzustellen, dass die resultierende DC-Ausgabe die BMS-Grenzwerte der Batterie nicht überschreitet oder die internen Komponenten des Wechselrichters überhitzt.
A: Es überwacht den gesamten Wechselstromverbrauch und drosselt das Batterieladegerät automatisch, wenn schwere Haushaltsgeräte eingeschaltet werden. Dadurch werden AC-Lasten priorisiert und verhindert, dass die kombinierte Leistungsaufnahme den programmierten AC-Eingangsgrenzwert überschreitet und den Quellenschalter auslöst.
A: Verwenden Sie immer die kontinuierliche Bewertung. Das Laden des Akkus ist eine dauerhafte, schwere Belastung, die stundenlang anhält. Wenn man sich auf die Spitzen- oder Überspannungsleistung verlässt, kommt es zu einer Überhitzung des Generators, einem Abfall der Frequenz und einem Abwürgen.
A: Ja, Solarladeregler und AC-Inverter-Ladegeräte arbeiten gleichzeitig. Sie müssen sicherstellen, dass der kombinierte Gleichstromausgang die vom Batteriehersteller angegebene maximale Ladeakzeptanzrate nicht überschreitet.
